Руководство по установке и

настройке ANPR камеры

Страница 2

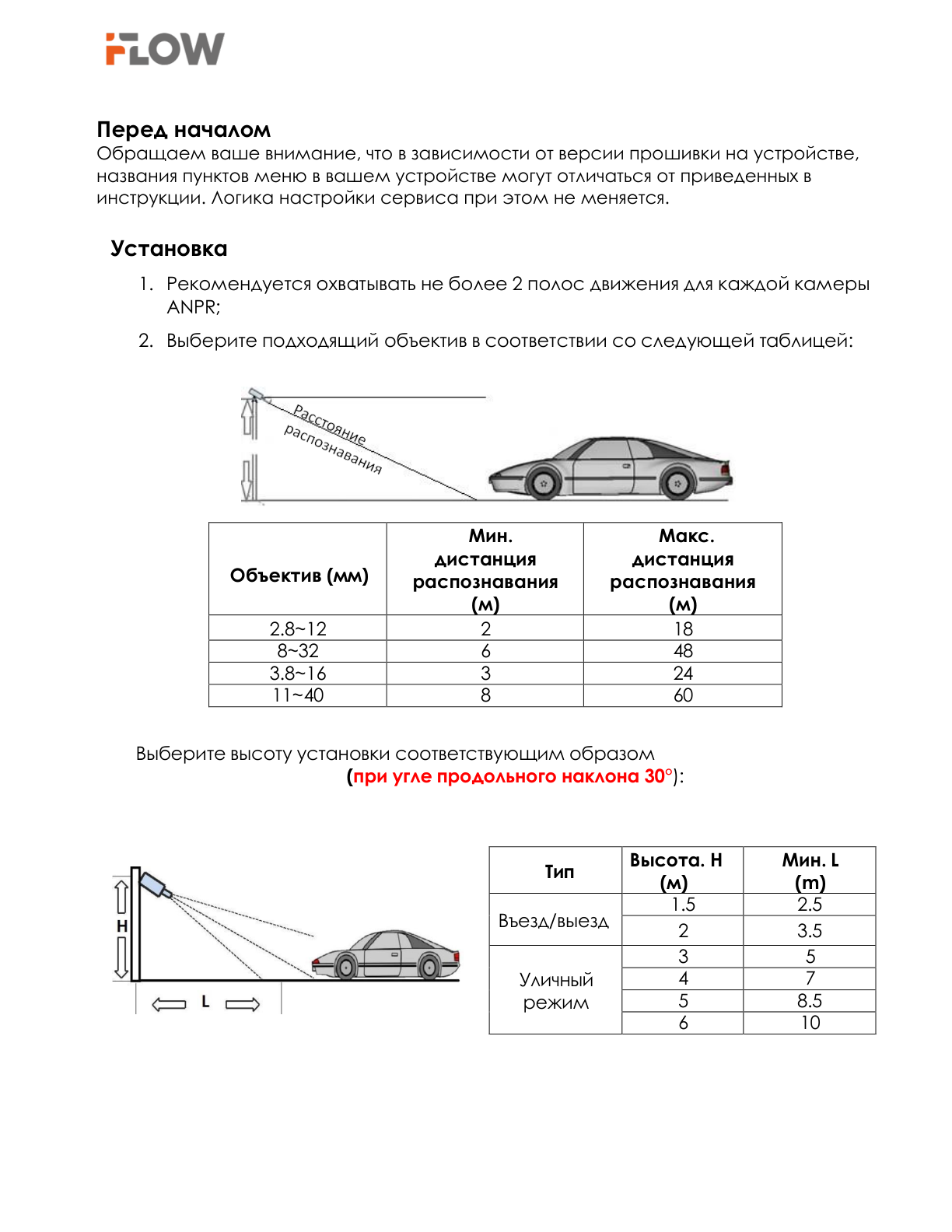

Перед началом

Обращаем ваше внимание, что в зависимости от версии прошивки на устройстве,

названия пунктов меню в вашем устройстве могут отличаться от приведенных в

инструкции. Логика настройки сервиса при этом не меняется.

Установка

1. Рекомендуется охватывать не более 2 полос движения для каждой камеры

ANPR;

2. Выберите подходящий объектив в соответствии со следующей таблицей:

Объектив (мм)

Мин.

дистанция

распознавания

Макс.

(м)

2.8~12

8~32

3.8~16

11~40

Выберите высоту установки соответствующим образом

(при угле продольного наклона 30°):

Мин. L

Тип

Высота. H

(m)

Въезд/выезд

1.5

2.5

3.5

Уличный

режим

8.5

Страница 3

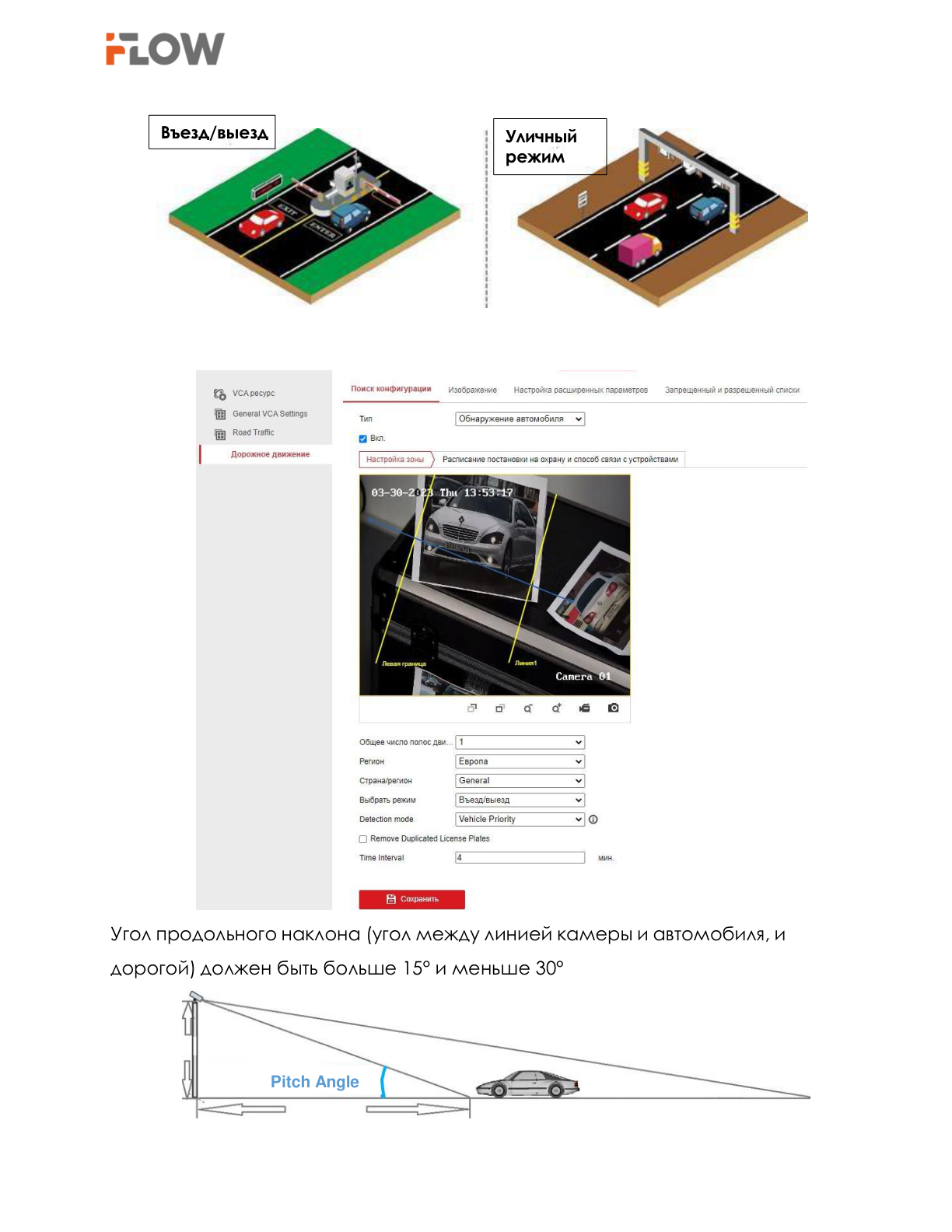

Уличный

режим

Въезд/выезд

Угол продольного наклона (угол между линией камеры и автомобиля, и

дорогой) должен быть больше 15° и меньше 30°

Pitch Angle

Страница 4

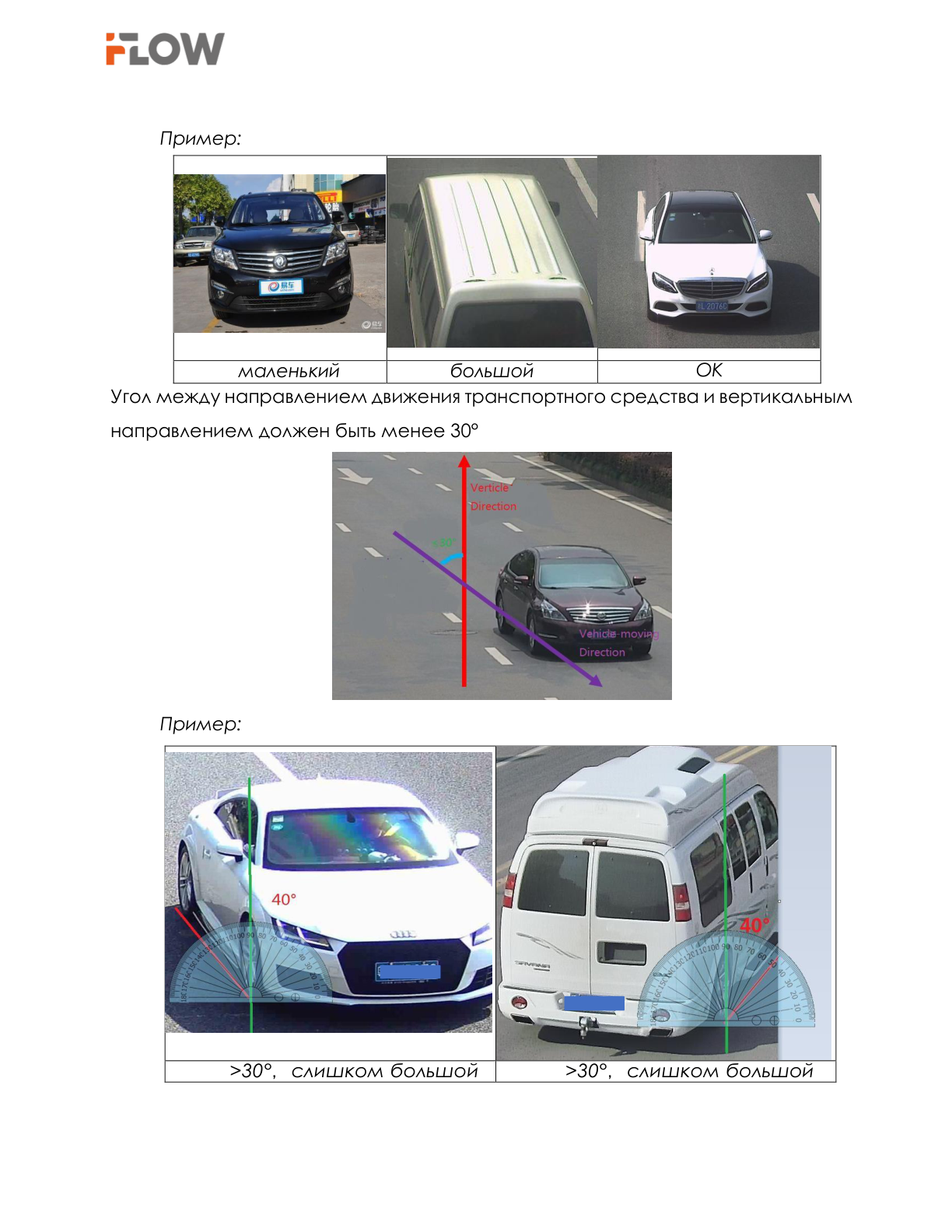

Пример:

маленький

большой

OK

Угол между направлением движения транспортного средства и вертикальным

направлением должен быть менее 30°

30°，слишком большой

Страница 5

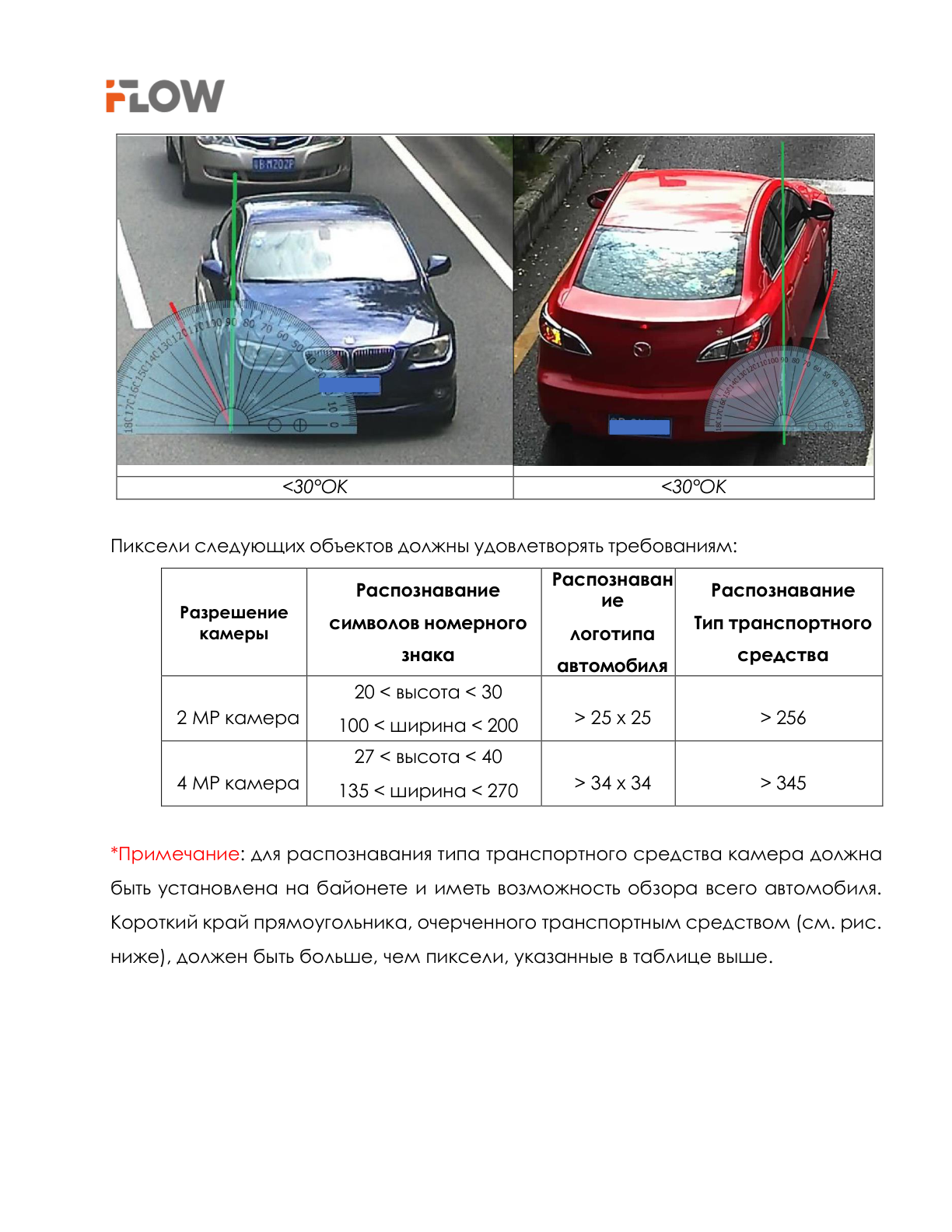

<30°OK

Пиксели следующих объектов должны удовлетворять требованиям:

Распознаван

Распознавание

ие

Разрешение

символов номерного

Тип транспортного

камеры

логотипа

знака

средства

автомобиля

2 MP камера

20 < высота < 30

100 < ширина < 200

25 x 25

256

4 MP камера

27 < высота < 40

135 < ширина < 270

34 x 34

345

*Примечание: для распознавания типа транспортного средства камера должна

быть установлена на байонете и иметь возможность обзора всего автомобиля.

Короткий край прямоугольника, очерченного транспортным средством (см. рис.

ниже), должен быть больше, чем пиксели, указанные в таблице выше.

Страница 6

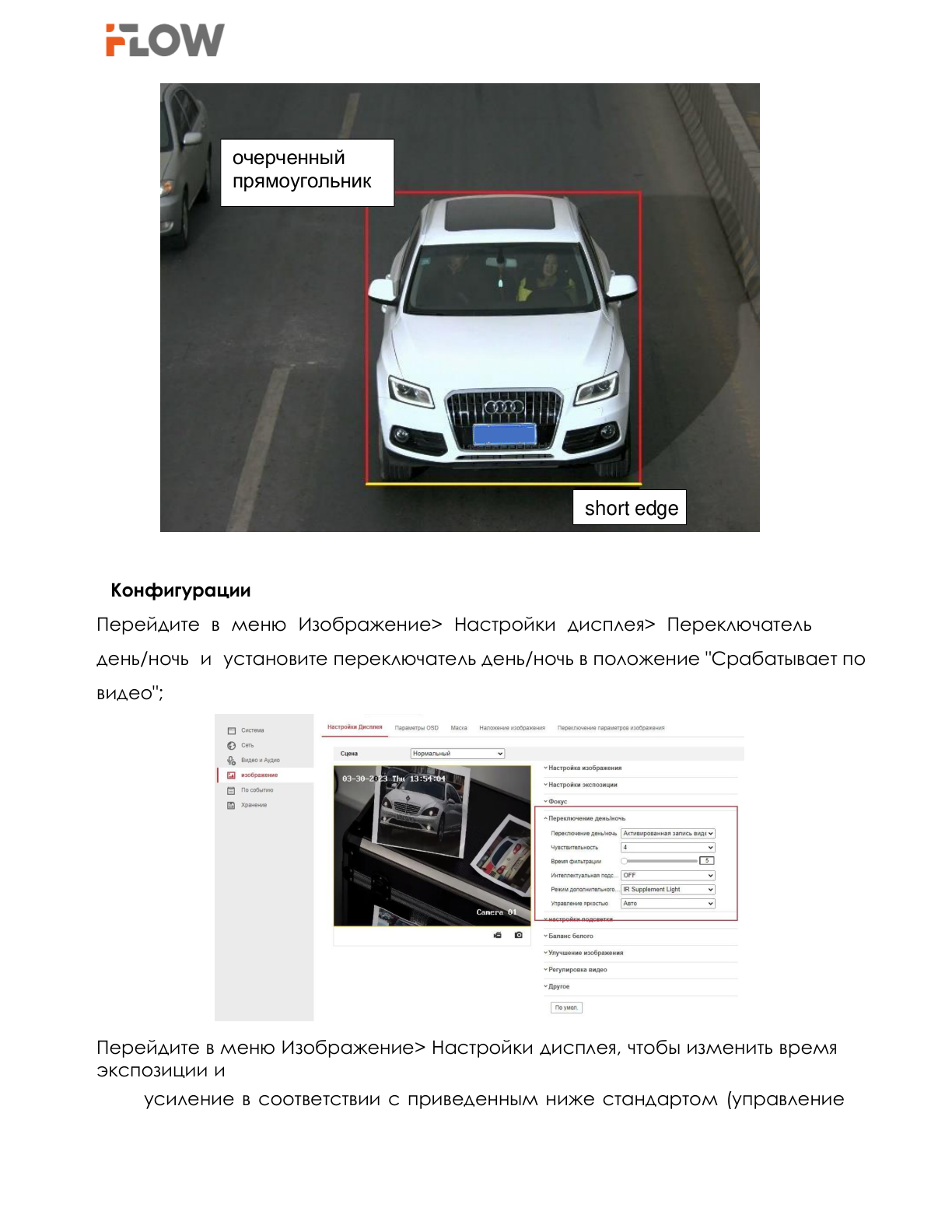

очерченный

прямоугольник

short edge

Конфигурации

Перейдите в меню Изображение> Настройки дисплея> Переключатель

день/ночь и установите переключатель день/ночь в положение "Срабатывает по

видео";

Перейдите в меню Изображение> Настройки дисплея, чтобы изменить время

экспозиции и

усиление в соответствии с приведенным ниже стандартом (управление

Страница 7

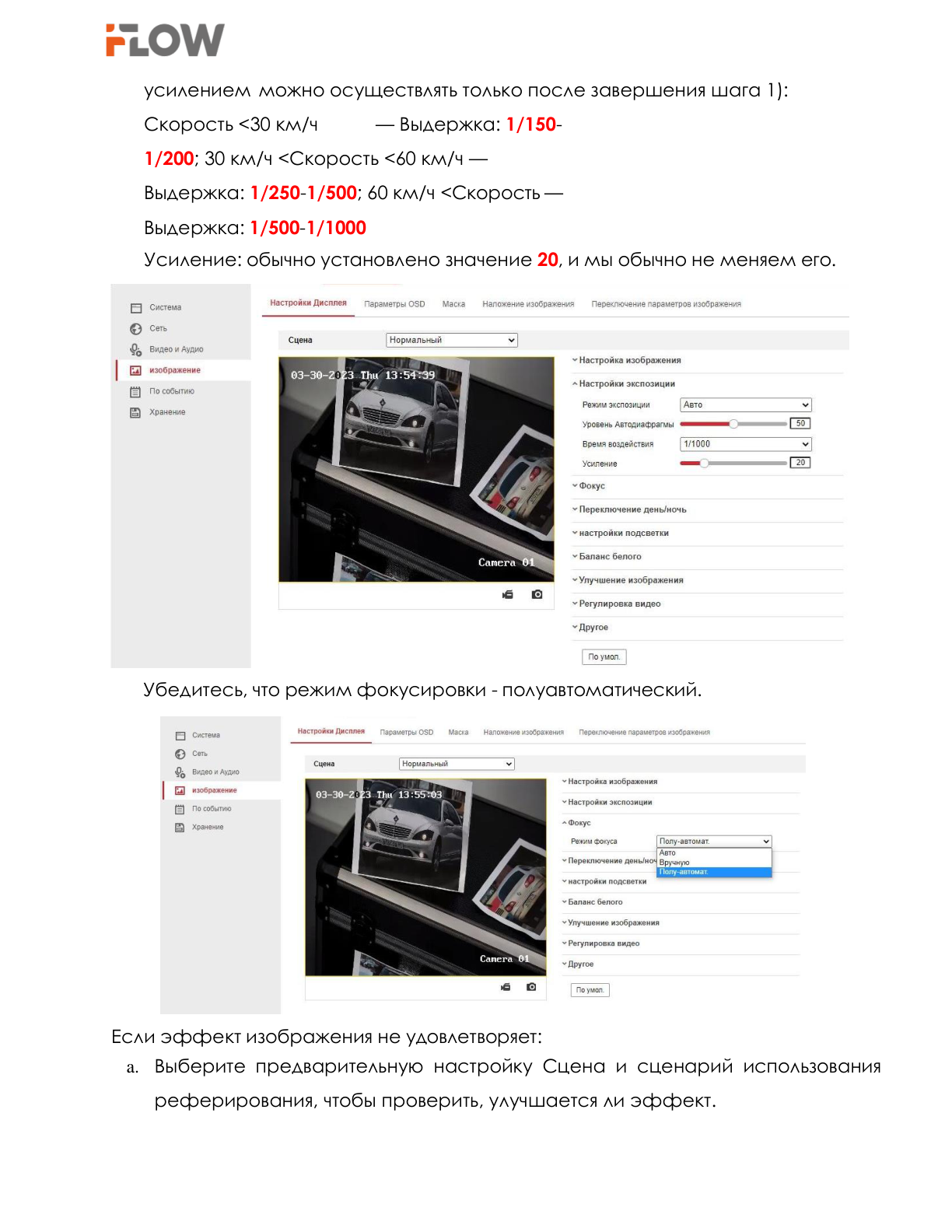

усилением можно осуществлять только после завершения шага 1):

Скорость <30 км/ч

— Выдержка: 1/150-

1/200; 30 км/ч <Скорость <60 км/ч —

Выдержка: 1/250-1/500; 60 км/ч <Скорость —

Выдержка: 1/500-1/1000

Усиление: обычно установлено значение 20, и мы обычно не меняем его.

Убедитесь, что режим фокусировки - полуавтоматический.

Если эффект изображения не удовлетворяет:

a. Выберите предварительную настройку Сцена и сценарий использования

реферирования, чтобы проверить, улучшается ли эффект.

Страница 8

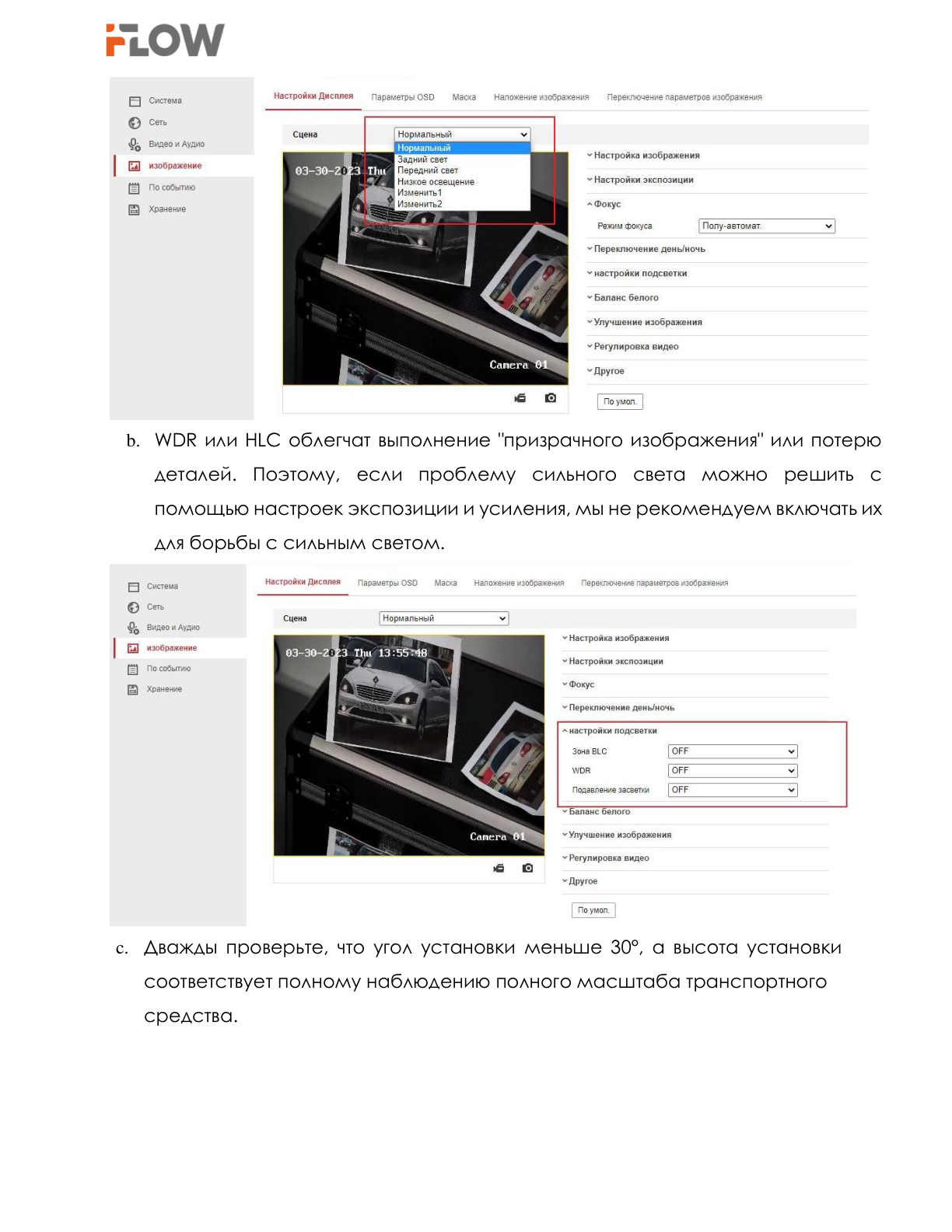

b. WDR или HLC облегчат выполнение "призрачного изображения" или потерю

деталей. Поэтому, если проблему сильного света можно решить с

помощью настроек экспозиции и усиления, мы не рекомендуем включать их

для борьбы с сильным светом.

c. Дважды проверьте, что угол установки меньше 30°, а высота установки

соответствует полному наблюдению полного масштаба транспортного

средства.

Страница 9

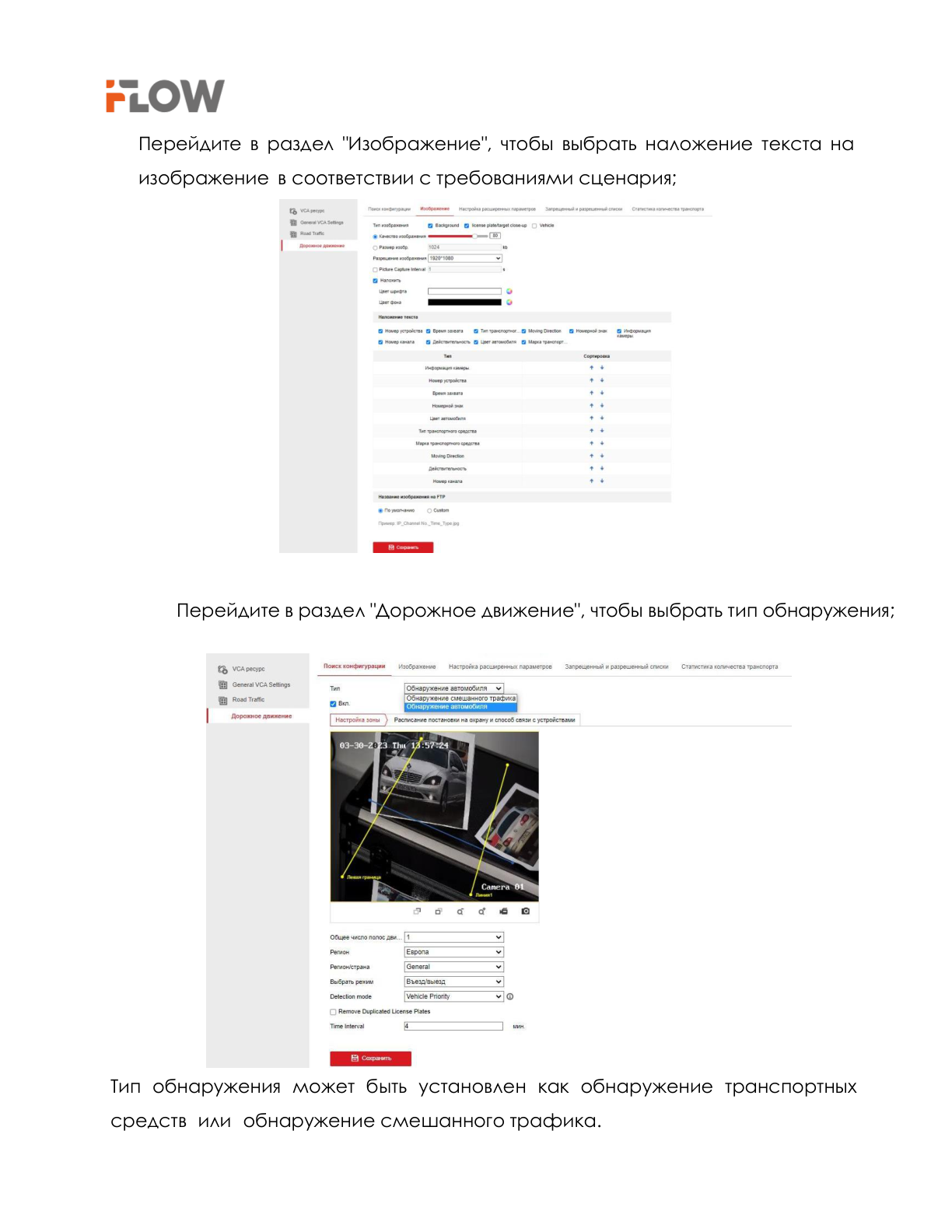

Перейдите в раздел "Изображение", чтобы выбрать наложение текста на

изображение в соответствии с требованиями сценария;

Перейдите в раздел "Дорожное движение", чтобы выбрать тип обнаружения;

Тип обнаружения может быть установлен как обнаружение транспортных

средств или обнаружение смешанного трафика.

Страница 10

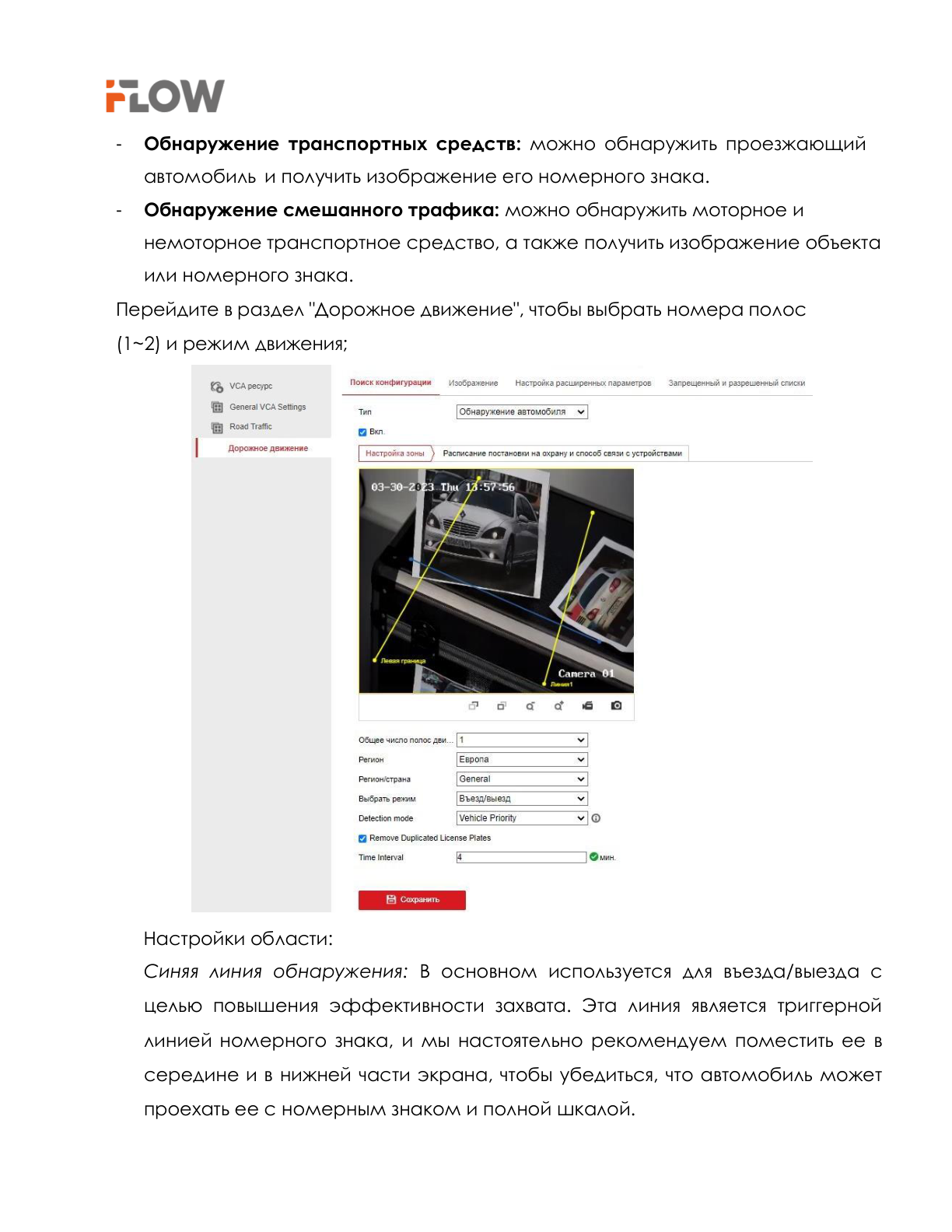

Обнаружение транспортных средств: можно обнаружить проезжающий

автомобиль и получить изображение его номерного знака.

Обнаружение смешанного трафика: можно обнаружить моторное и

немоторное транспортное средство, а также получить изображение объекта

или номерного знака.

Перейдите в раздел "Дорожное движение", чтобы выбрать номера полос

(1~2) и режим движения;

Настройки области:

Синяя линия обнаружения: В основном используется для въезда/выезда с

целью повышения эффективности захвата. Эта линия является триггерной

линией номерного знака, и мы настоятельно рекомендуем поместить ее в

середине и в нижней части экрана, чтобы убедиться, что автомобиль может

проехать ее с номерным знаком и полной шкалой.

Страница 11

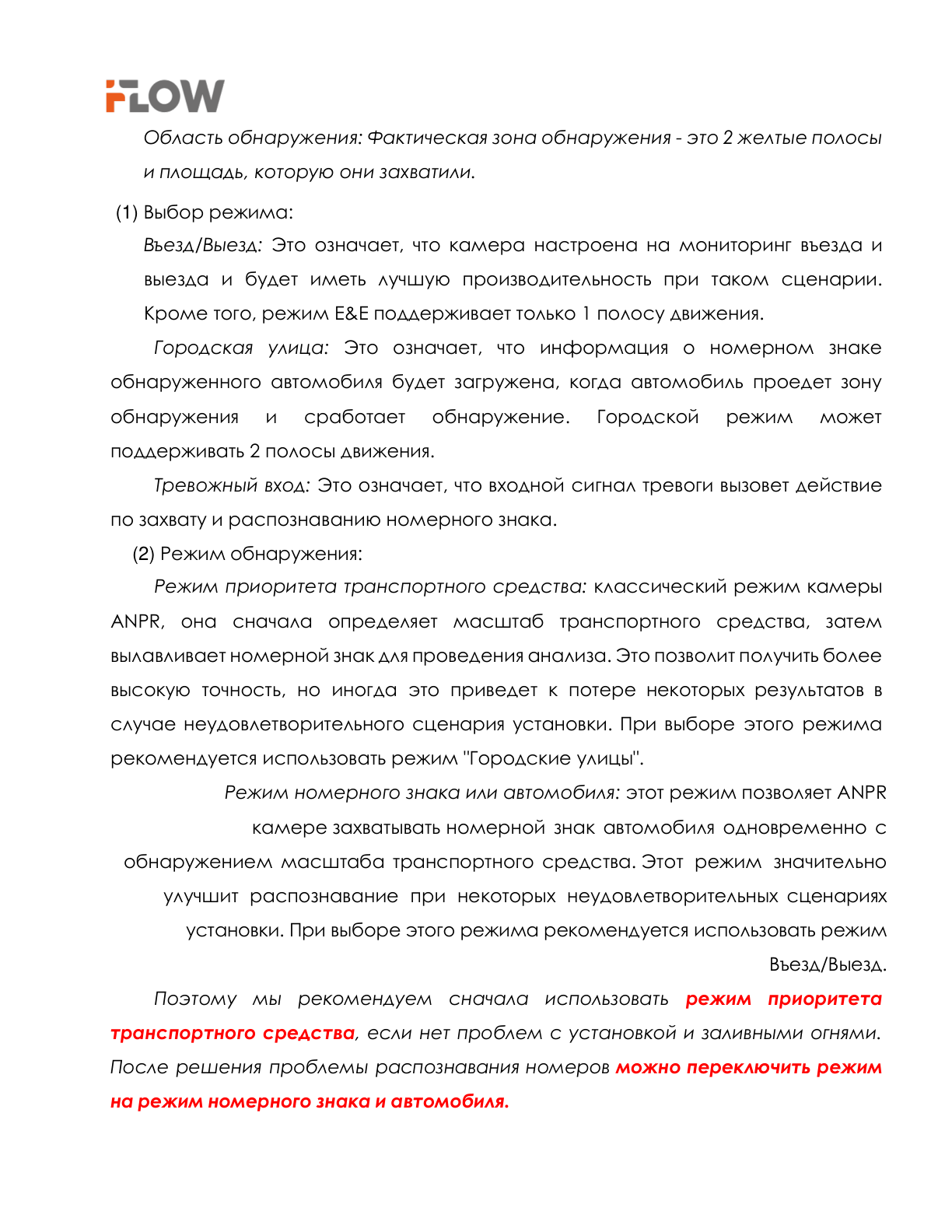

Область обнаружения: Фактическая зона обнаружения - это 2 желтые полосы

и площадь, которую они захватили.

(1) Выбор режима:

Въезд/Выезд: Это означает, что камера настроена на мониторинг въезда и

выезда и будет иметь лучшую производительность при таком сценарии.

Кроме того, режим E&E поддерживает только 1 полосу движения.

Городская улица: Это означает, что информация о номерном знаке

обнаруженного автомобиля будет загружена, когда автомобиль проедет зону

обнаружения

и

сработает

обнаружение.

Городской

режим

может

поддерживать 2 полосы движения.

Тревожный вход: Это означает, что входной сигнал тревоги вызовет действие

по захвату и распознаванию номерного знака.

(2) Режим обнаружения:

Режим приоритета транспортного средства: классический режим камеры

ANPR, она сначала определяет масштаб транспортного средства, затем

вылавливает номерной знак для проведения анализа. Это позволит получить более

высокую точность, но иногда это приведет к потере некоторых результатов в

случае неудовлетворительного сценария установки. При выборе этого режима

рекомендуется использовать режим "Городские улицы".

Режим номерного знака или автомобиля: этот режим позволяет ANPR

камере захватывать номерной знак автомобиля одновременно с

обнаружением масштаба транспортного средства. Этот режим значительно

улучшит распознавание при некоторых неудовлетворительных сценариях

установки. При выборе этого режима рекомендуется использовать режим

Въезд/Выезд.

Поэтому мы рекомендуем сначала использовать режим приоритета

транспортного средства, если нет проблем с установкой и заливными огнями.

После решения проблемы распознавания номеров можно переключить режим

на режим номерного знака и автомобиля.

Страница 12

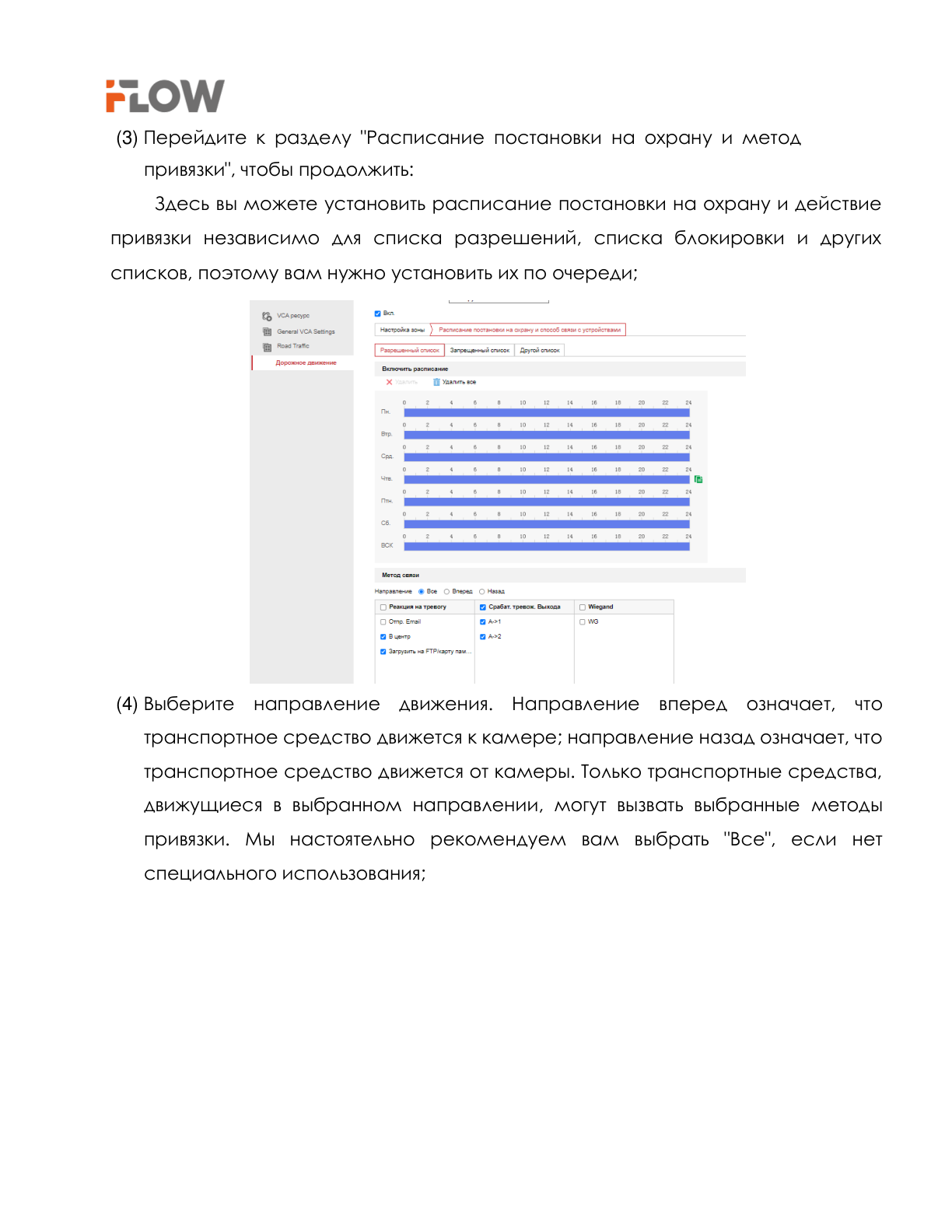

(3) Перейдите к разделу "Расписание постановки на охрану и метод

привязки", чтобы продолжить:

Здесь вы можете установить расписание постановки на охрану и действие

привязки независимо для списка разрешений, списка блокировки и других

списков, поэтому вам нужно установить их по очереди;

(4) Выберите направление движения. Направление вперед означает, что

транспортное средство движется к камере; направление назад означает, что

транспортное средство движется от камеры. Только транспортные средства,

движущиеся в выбранном направлении, могут вызвать выбранные методы

привязки. Мы настоятельно рекомендуем вам выбрать "Все", если нет

специального использования;

Страница 13

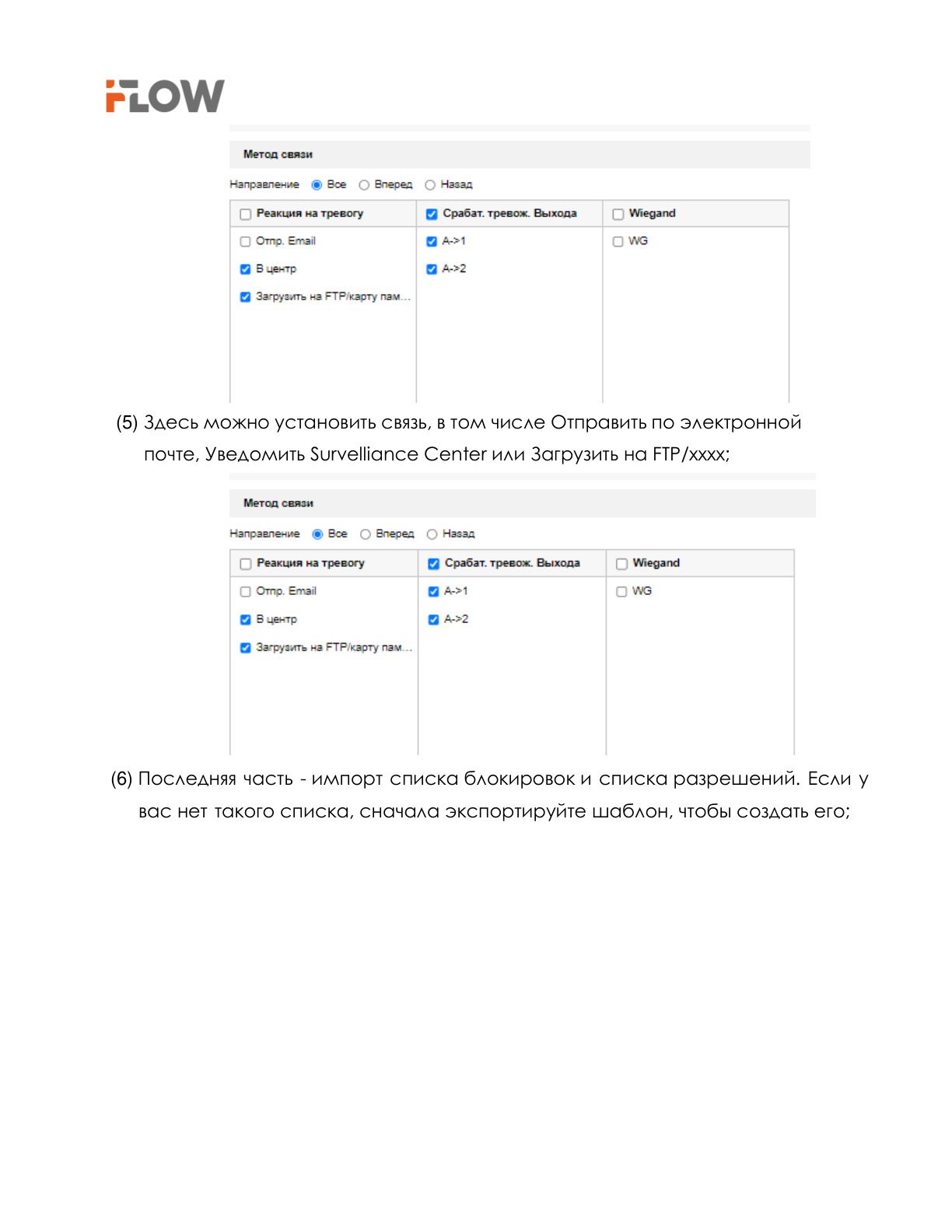

(5) Здесь можно установить связь, в том числе Отправить по электронной

почте, Уведомить Survelliance Center или Загрузить на FTP/xxxx;

(6) Последняя часть - импорт списка блокировок и списка разрешений. Если у

вас нет такого списка, сначала экспортируйте шаблон, чтобы создать его;

Страница 14

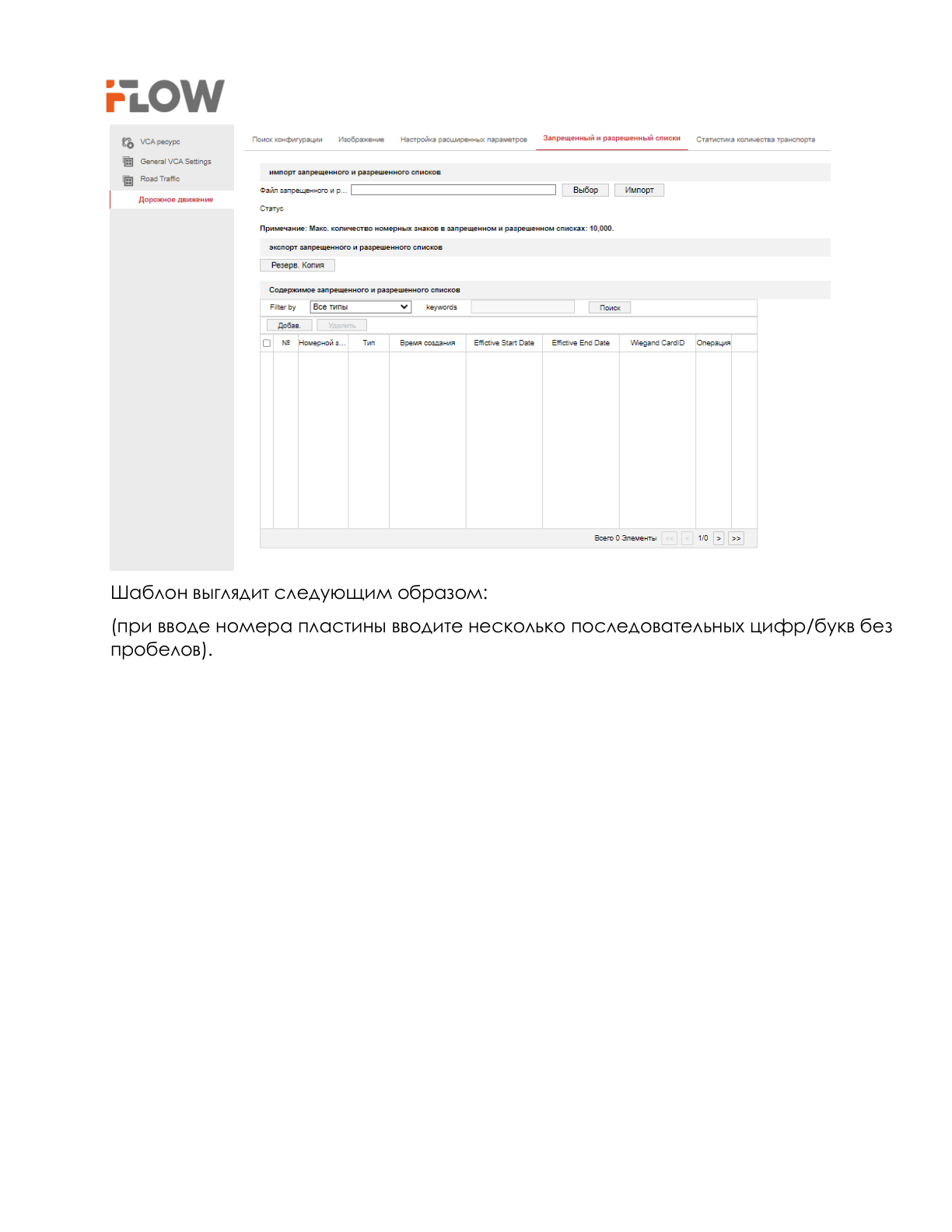

Шаблон выглядит следующим образом:

(при вводе номера пластины вводите несколько последовательных цифр/букв без

пробелов).

Страница 15

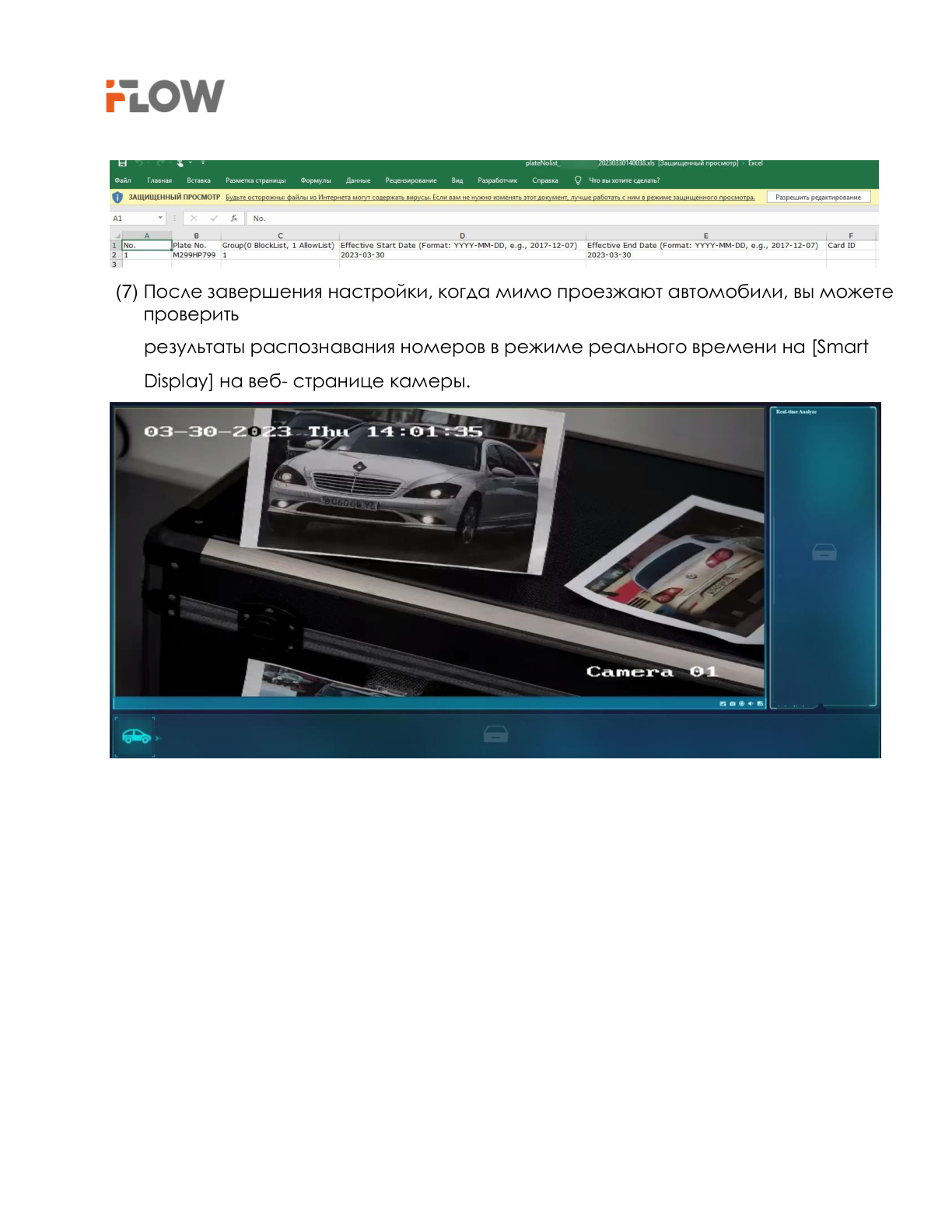

(7) После завершения настройки, когда мимо проезжают автомобили, вы можете

проверить

результаты распознавания номеров в режиме реального времени на [Smart

Display] на веб- странице камеры.
