Страница 1

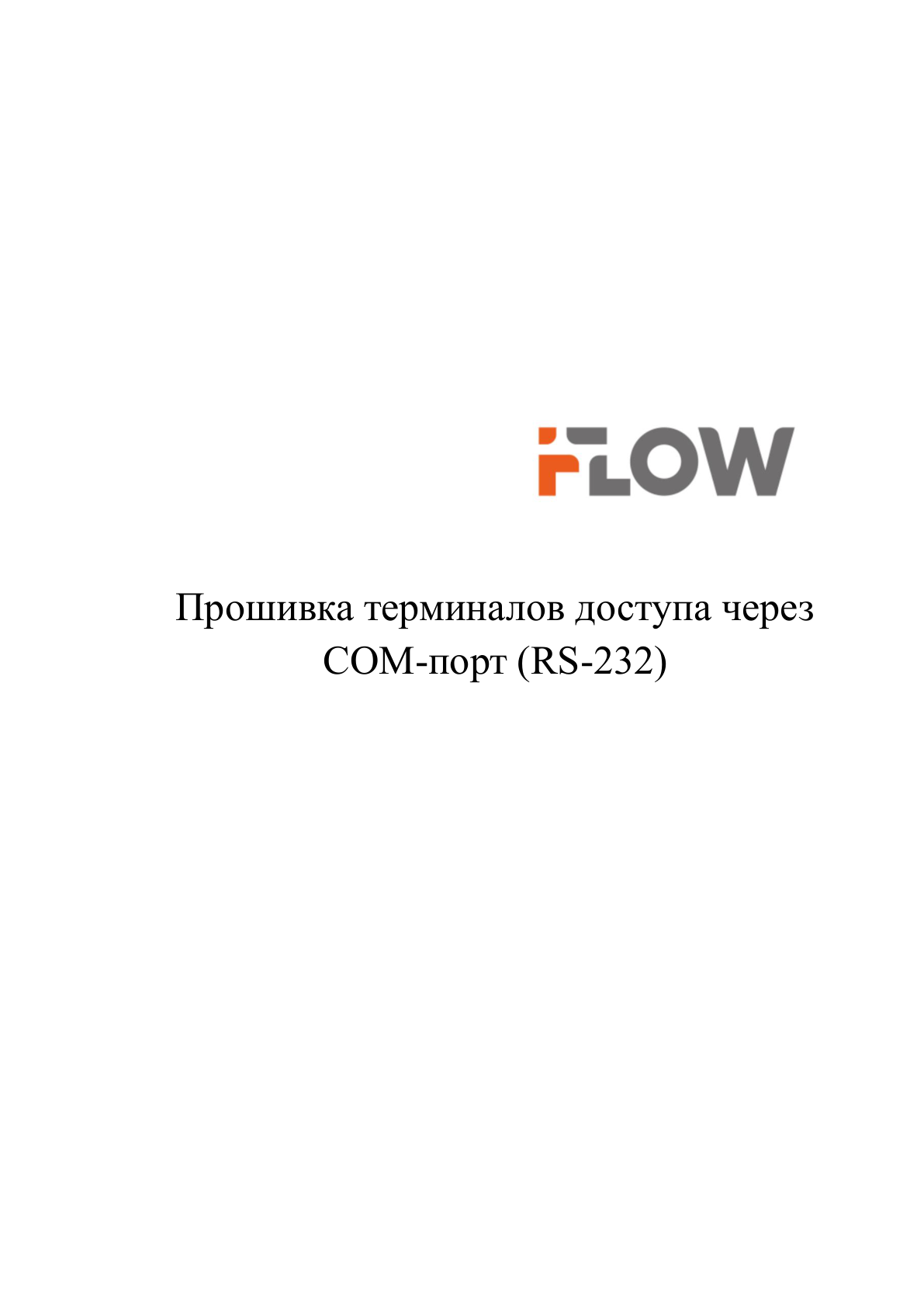

Прошивка терминалов доступа через

COM-порт (RS-232)

Страница 2

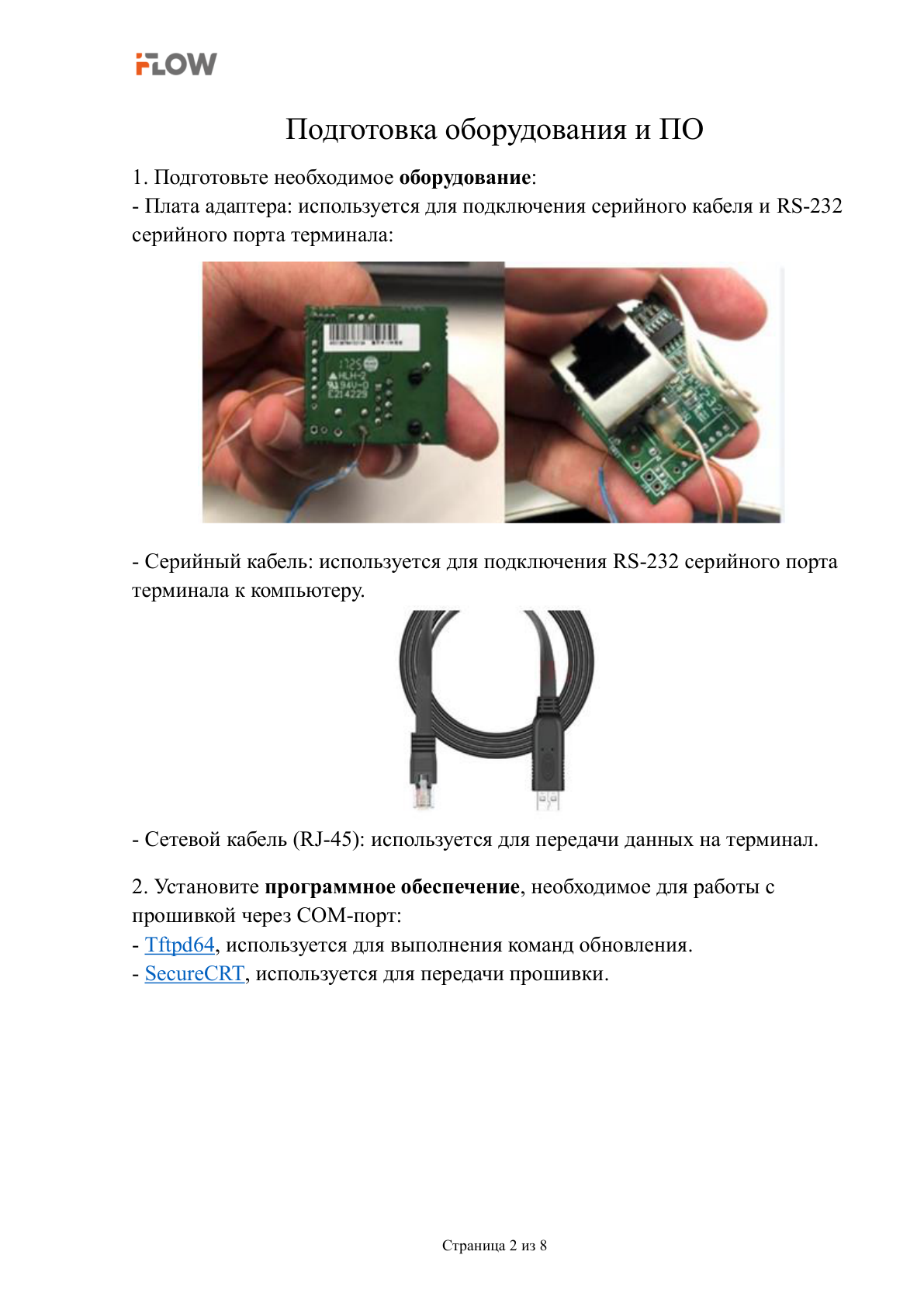

Подготовка оборудования и ПО

1. Подготовьте необходимое оборудование:

• Плата адаптера: используется для подключения серийного кабеля и RS-232

серийного порта терминала:

• Серийный кабель: используется для подключения RS-232 серийного порта

терминала к компьютеру.

• Сетевой кабель (RJ-45): используется для передачи данных на терминал.

2. Установите программное обеспечение, необходимое для работы с

прошивкой через COM-порт:

• Tftpd64, используется для выполнения команд обновления.

• SecureCRT, используется для передачи прошивки.

Страница 2 из 8

Страница 3

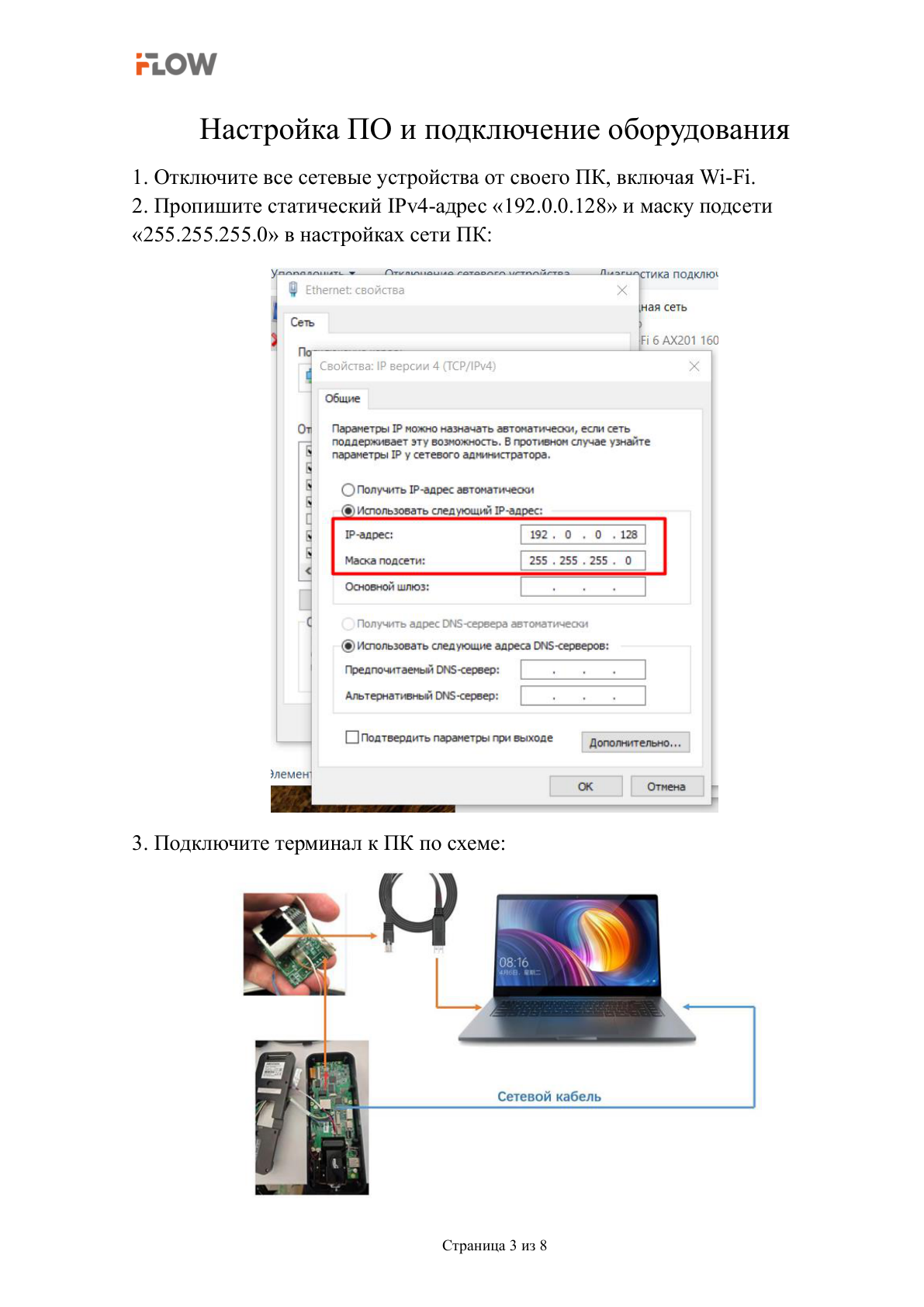

Настройка ПО и подключение оборудования

1. Отключите все сетевые устройства от своего ПК, включая Wi-Fi.

2. Пропишите статический IPv4-адрес «192.0.0.128» и маску подсети

«255.255.255.0» в настройках сети ПК:

3. Подключите терминал к ПК по схеме:

Страница 3 из 8

Страница 4

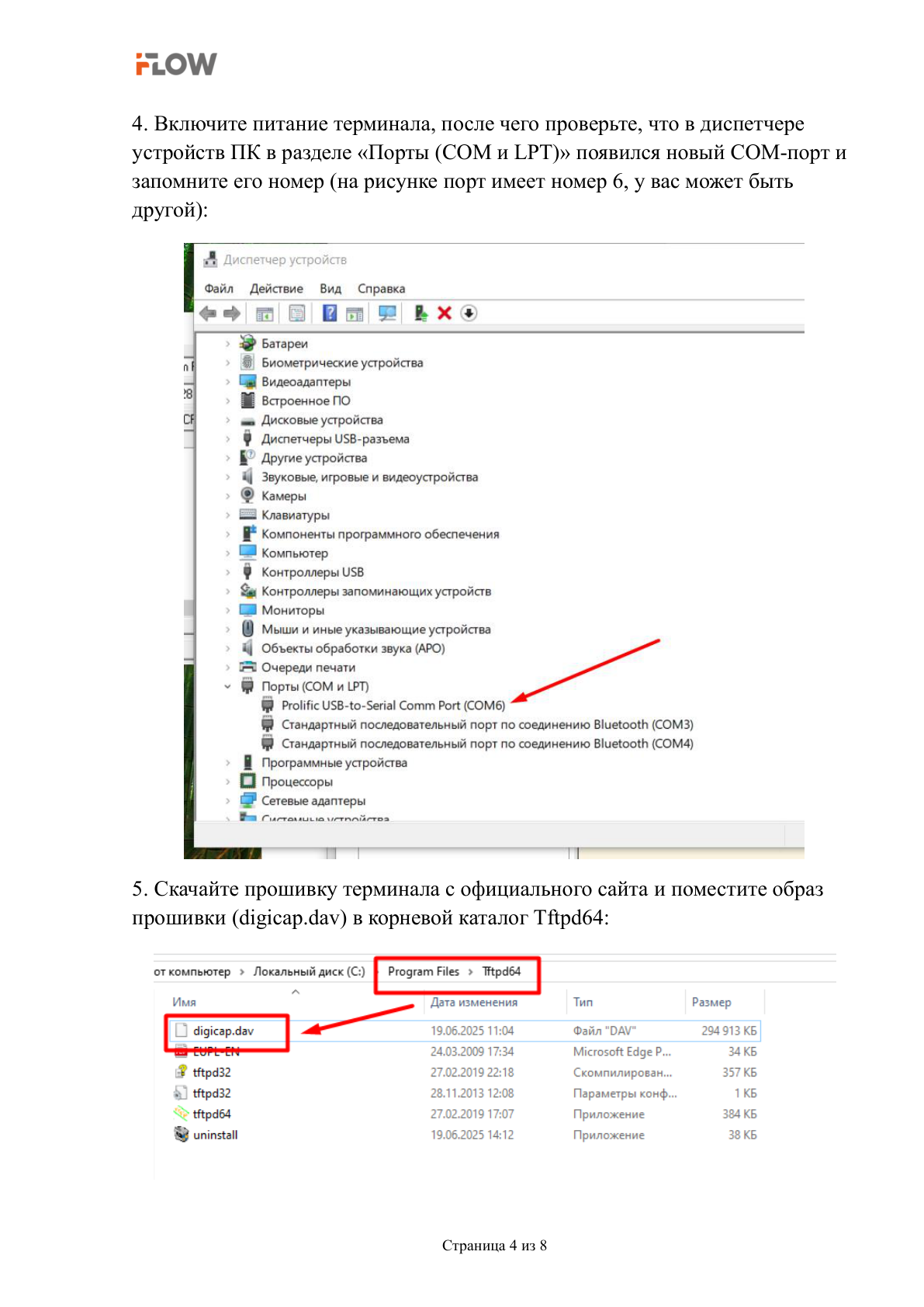

4. Включите питание терминала, после чего проверьте, что в диспетчере

устройств ПК в разделе «Порты (COM и LPT)» появился новый COM-порт и

запомните его номер (на рисунке порт имеет номер 6, у вас может быть

другой):

5. Скачайте прошивку терминала с официального сайта и поместите образ

прошивки (digicap.dav) в корневой каталог Tftpd64:

Страница 4 из 8

Страница 5

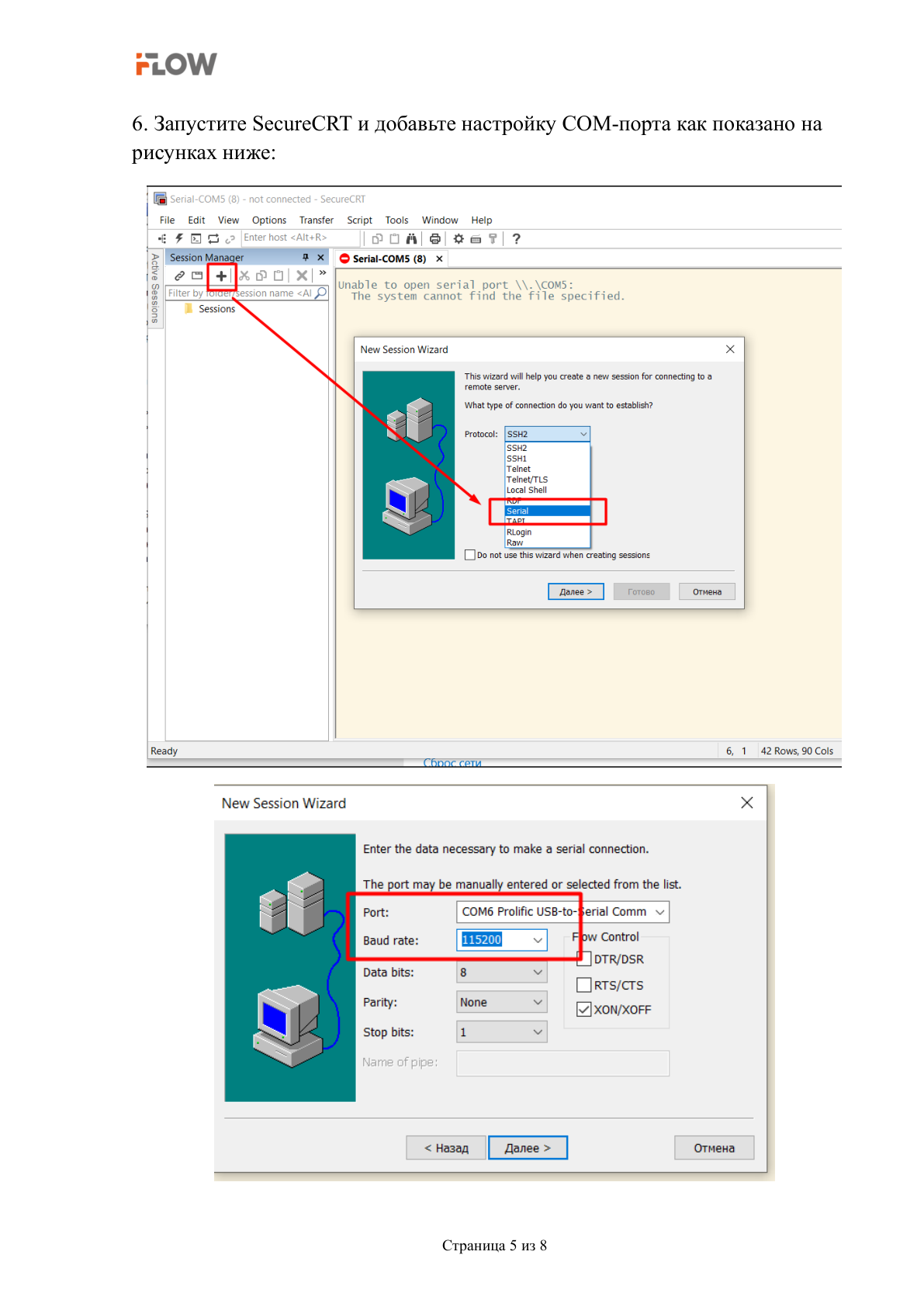

6. Запустите SecureCRT и добавьте настройку COM-порта как показано на

рисунках ниже:

Страница 5 из 8

Страница 6

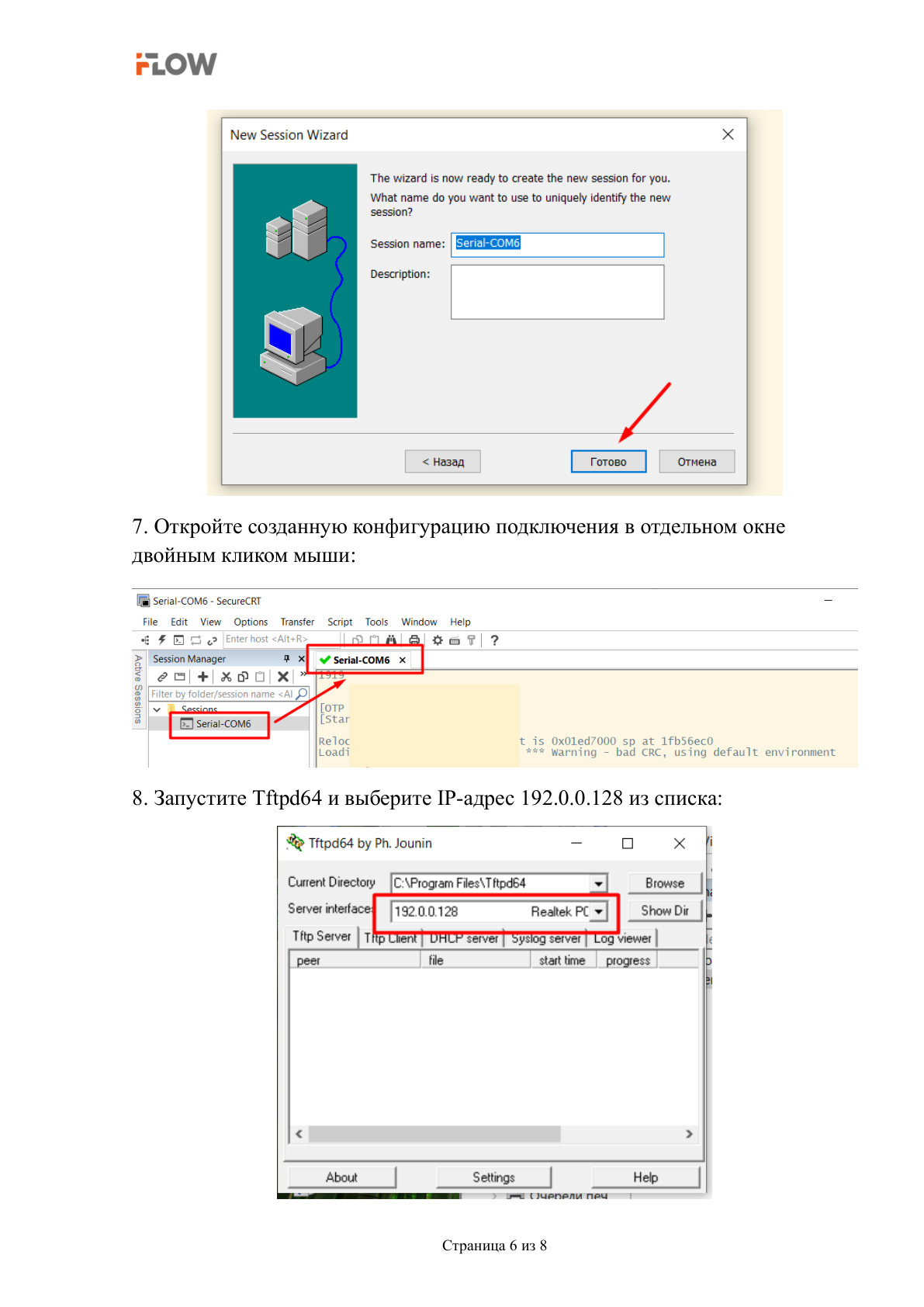

7. Откройте созданную конфигурацию подключения в отдельном окне

двойным кликом мыши:

8. Запустите Tftpd64 и выберите IP-адрес 192.0.0.128 из списка:

Страница 6 из 8

Страница 7

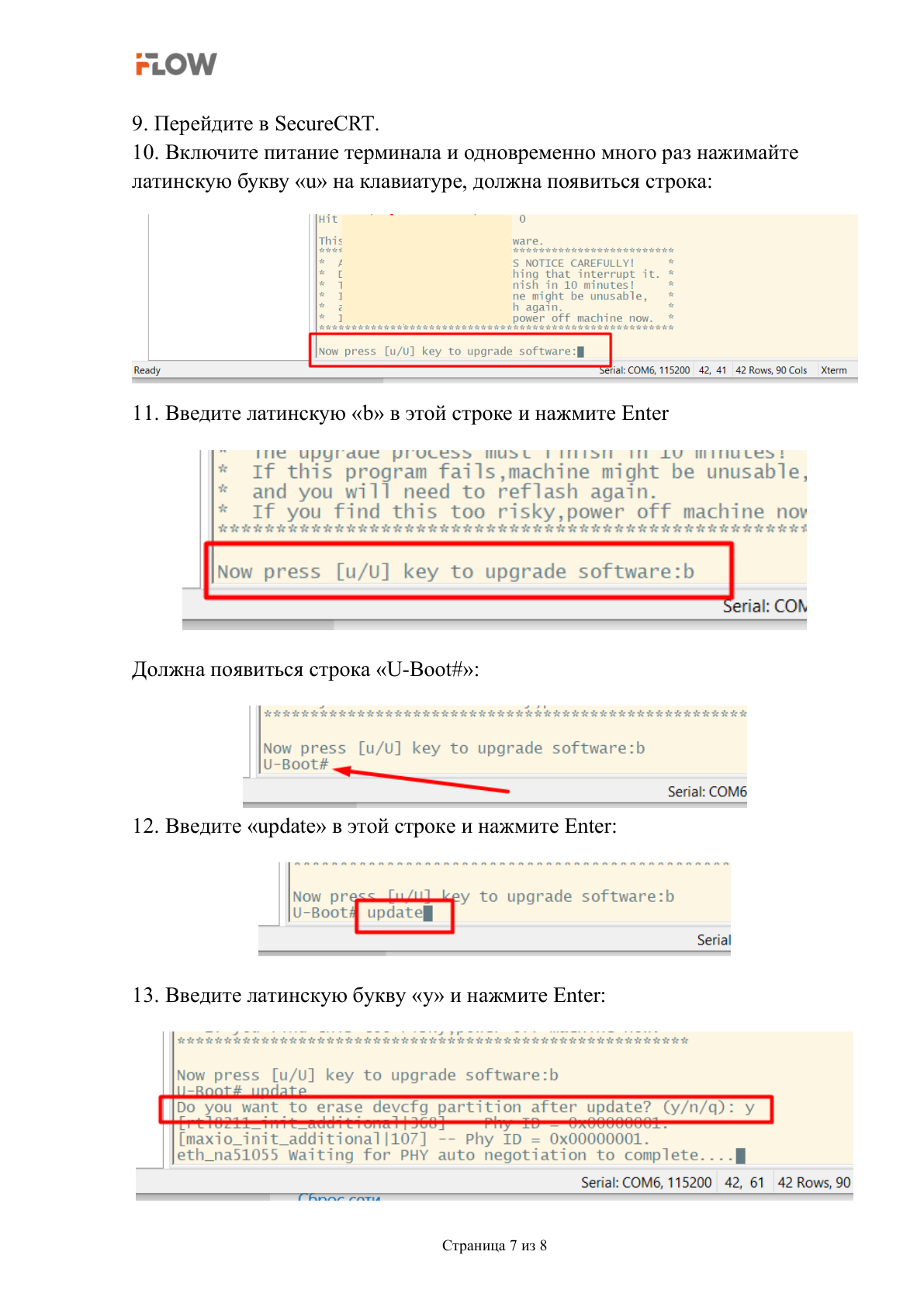

9. Перейдите в SecureCRT.

10. Включите питание терминала и одновременно много раз нажимайте

латинскую букву «u» на клавиатуре, должна появиться строка:

11. Введите латинскую «b» в этой строке и нажмите Enter

Должна появиться строка «U-Boot#»:

12. Введите «update» в этой строке и нажмите Enter:

13. Введите латинскую букву «y» и нажмите Enter:

Страница 7 из 8

Страница 8

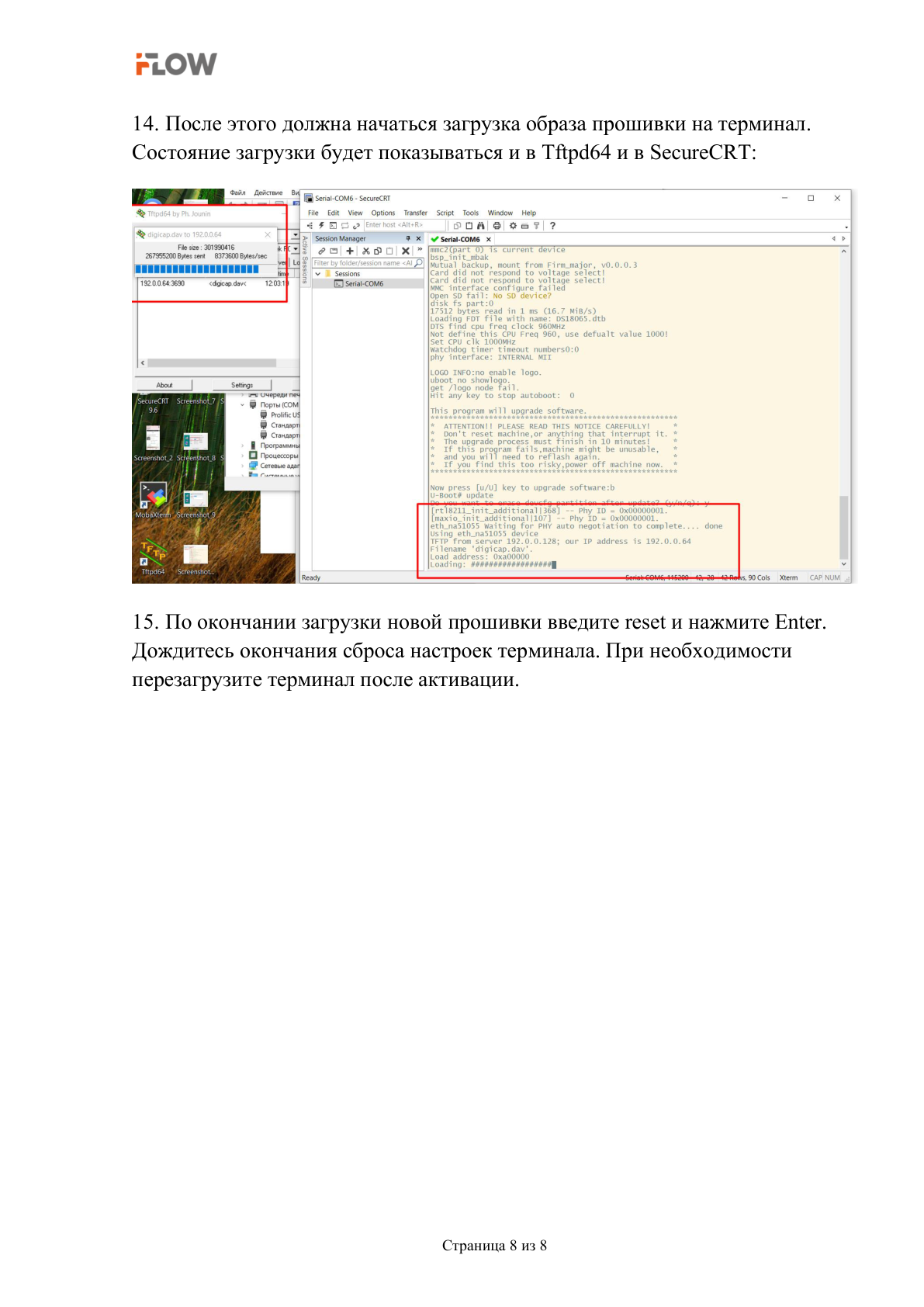

14. После этого должна начаться загрузка образа прошивки на терминал.

Состояние загрузки будет показываться и в Tftpd64 и в SecureCRT:

15. По окончании загрузки новой прошивки введите reset и нажмите Enter.

Дождитесь окончания сброса настроек терминала. При необходимости

перезагрузите терминал после активации.

Страница 8 из 8
