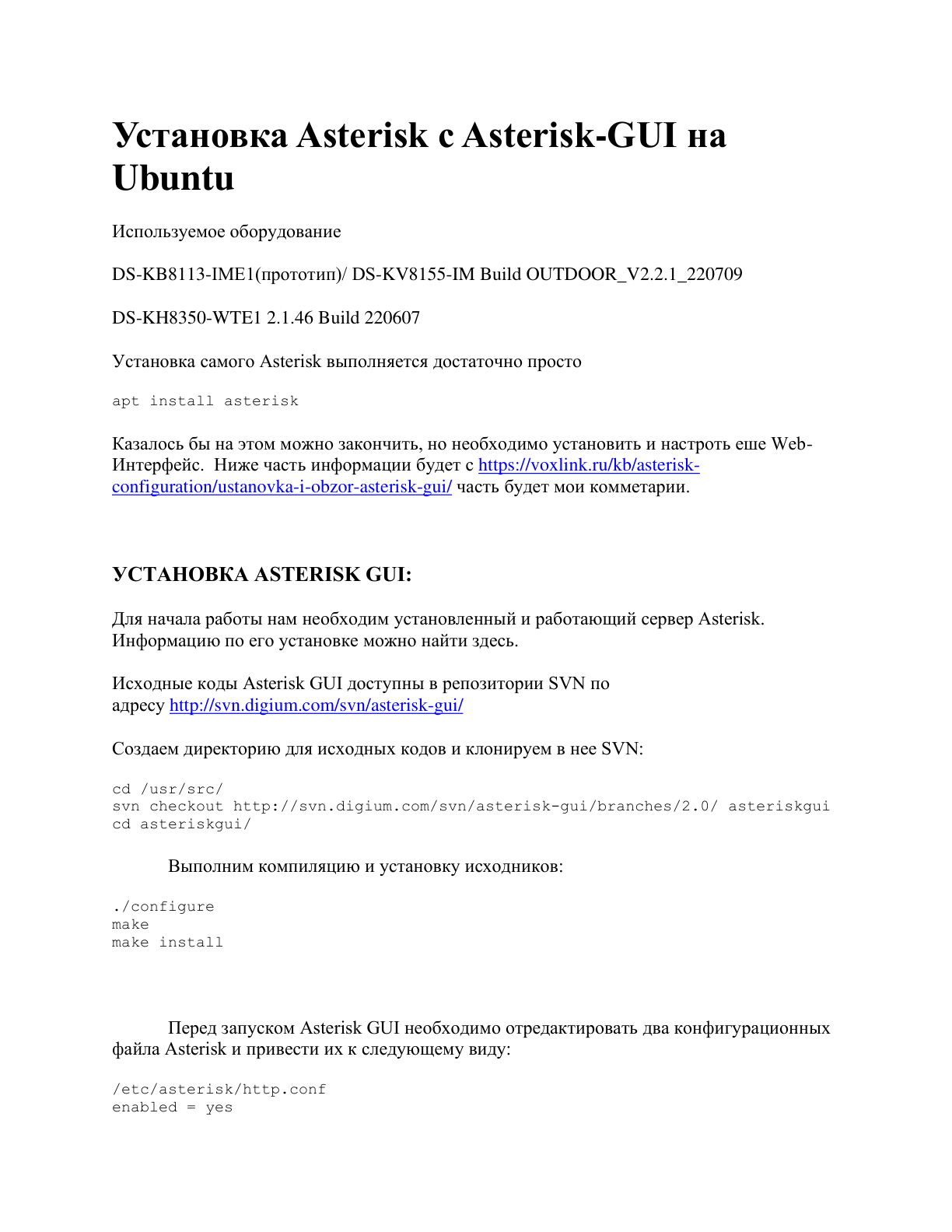

Страница 1

Установка Asterisk с Asterisk-GUI на

Ubuntu

Используемое оборудование

DS-KB8113-IME1(прототип)/ DS-KV8155-IM Build OUTDOOR_V2.2.1_220709

DS-KH8350-WTE1 2.1.46 Build 220607

Установка самого Asterisk выполняется достаточно просто

apt install asterisk

Казалось бы на этом можно закончить, но необходимо установить и настроть еше Web-

Интерфейс. Ниже часть информации будет с https://voxlink.ru/kb/asterisk-

configuration/ustanovka-i-obzor-asterisk-gui/ часть будет мои комметарии.

УСТАНОВКА ASTERISK GUI:

Для начала работы нам необходим установленный и работающий сервер Asterisk.

Информацию по его установке можно найти здесь.

Исходные коды Asterisk GUI доступны в репозитории SVN по

адресу http://svn.digium.com/svn/asterisk-gui/

Создаем директорию для исходных кодов и клонируем в нее SVN:

cd /usr/src/

svn checkout http://svn.digium.com/svn/asterisk-gui/branches/2.0/ asteriskgui

cd asteriskgui/

Выполним компиляцию и установку исходников:

./configure

make

make install

Перед запуском Asterisk GUI необходимо отредактировать два конфигурационных

файла Asterisk и привести их к следующему виду:

/etc/asterisk/http.conf

enabled = yes

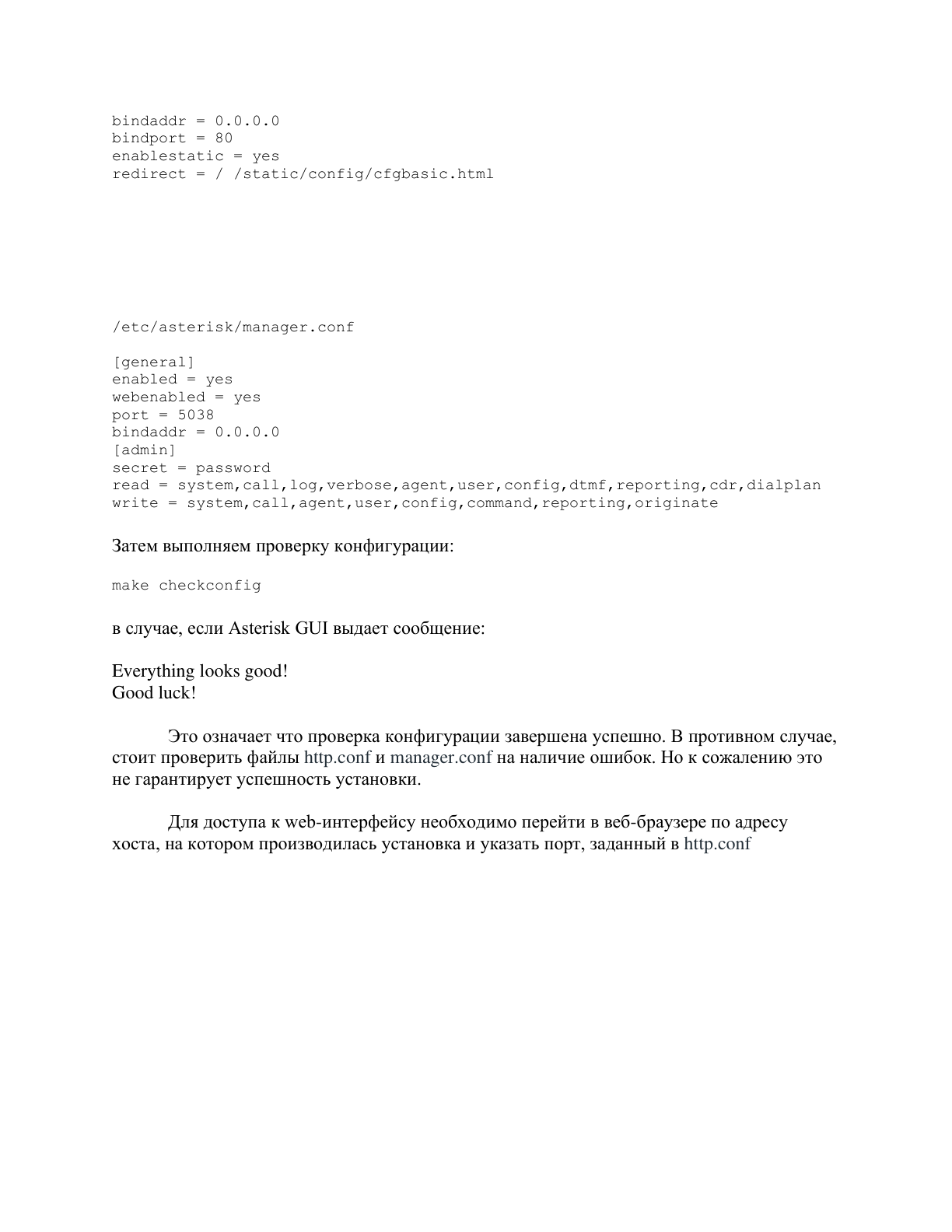

Страница 2

bindaddr = 0.0.0.0

bindport = 80

enablestatic = yes

redirect = / /static/config/cfgbasic.html

/etc/asterisk/manager.conf

[general]

enabled = yes

webenabled = yes

port = 5038

[admin]

secret = password

read = system,call,log,verbose,agent,user,config,dtmf,reporting,cdr,dialplan

write = system,call,agent,user,config,command,reporting,originate

Затем выполняем проверку конфигурации:

make checkconfig

в случае, если Asterisk GUI выдает сообщение:

Everything looks good!

Good luck!

Это означает что проверка конфигурации завершена успешно. В противном случае,

стоит проверить файлы http.conf и manager.conf на наличие ошибок. Но к сожалению это

не гарантирует успешность установки.

Для доступа к web-интерфейсу необходимо перейти в веб-браузере по адресу

хоста, на котором производилась установка и указать порт, заданный в http.conf

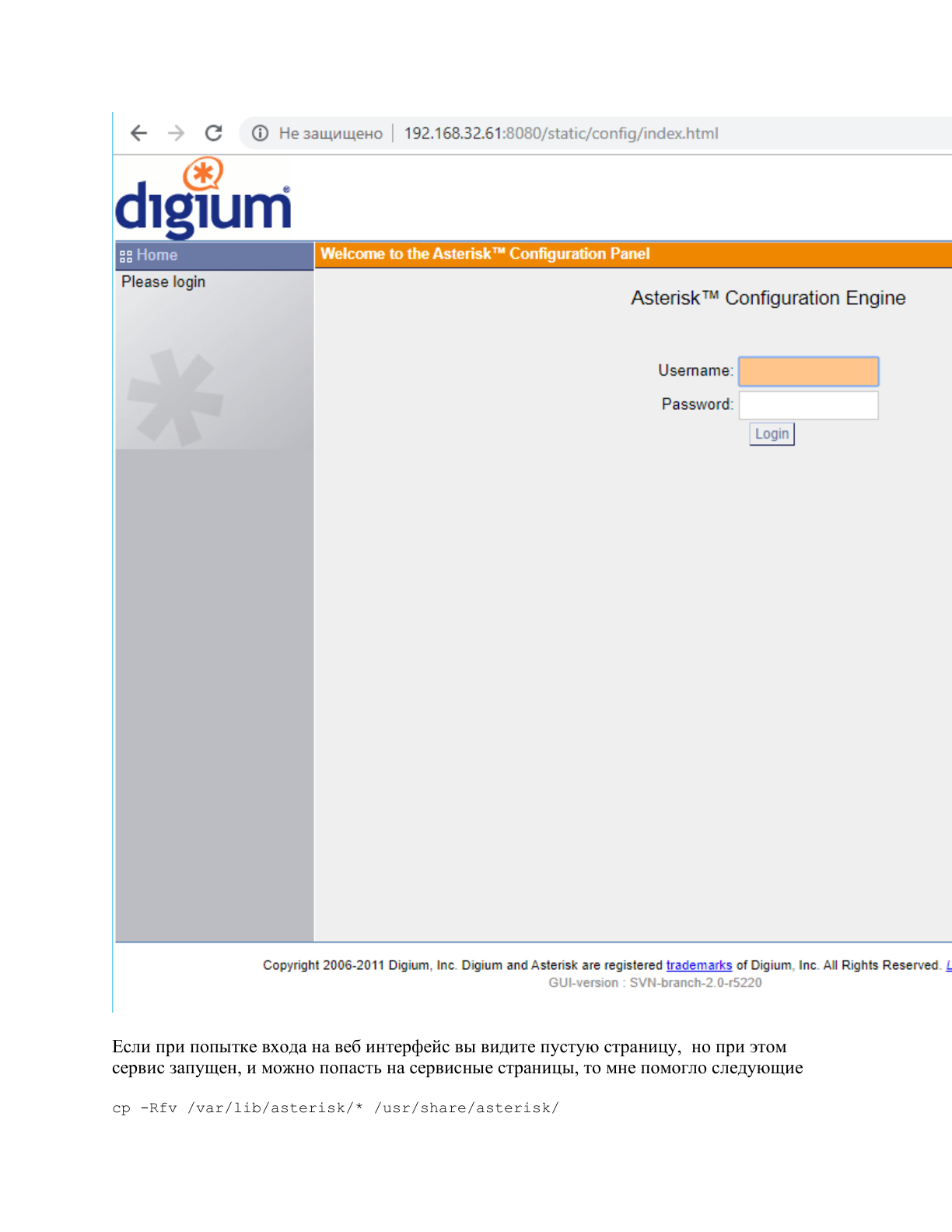

Страница 3

Если при попытке входа на веб интерфейс вы видите пустую страницу, но при этом

сервис запущен, и можно попасть на сервисные страницы, то мне помогло следующие

cp -Rfv /var/lib/asterisk/* /usr/share/asterisk/

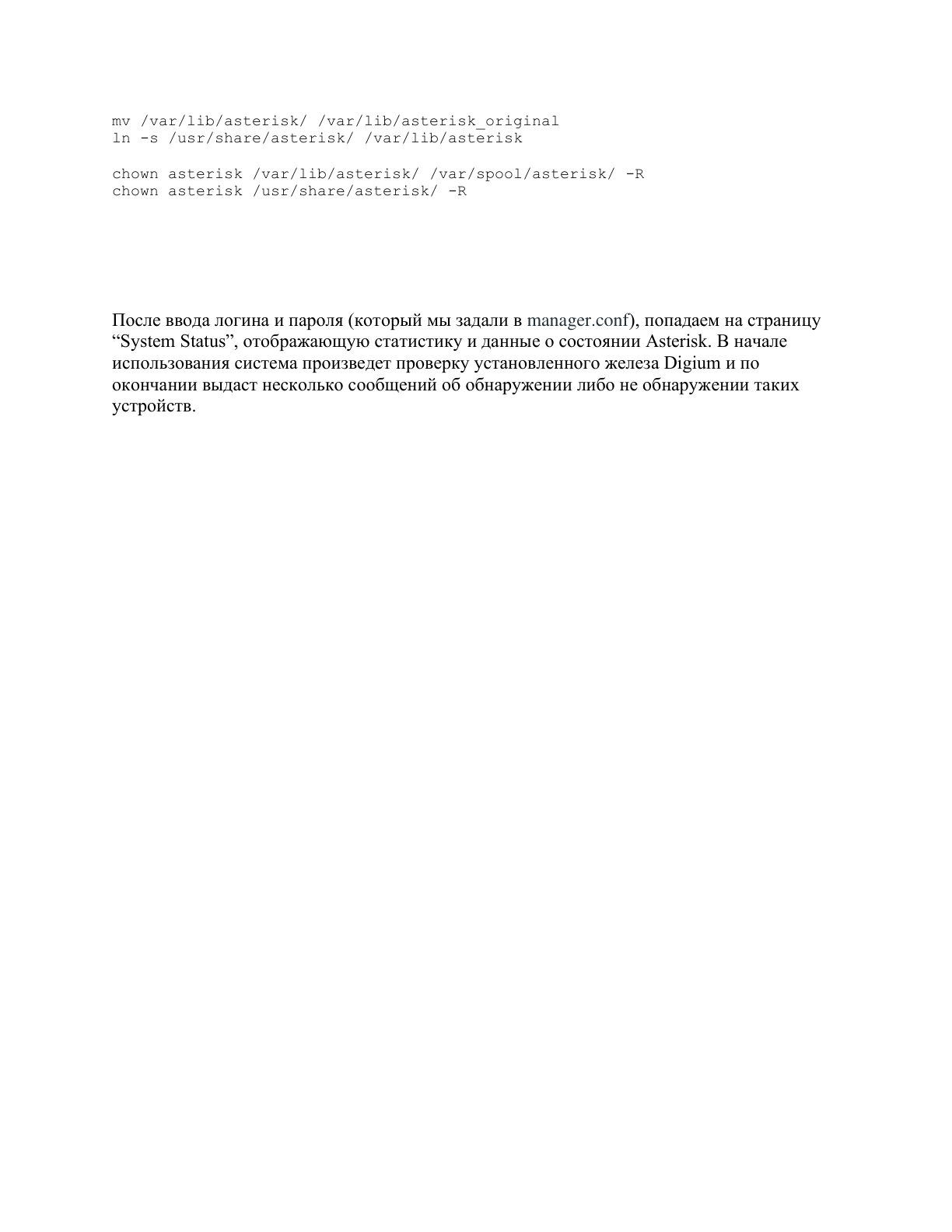

Страница 4

mv /var/lib/asterisk/ /var/lib/asterisk_original

ln -s /usr/share/asterisk/ /var/lib/asterisk

chown asterisk /var/lib/asterisk/ /var/spool/asterisk/ -R

chown asterisk /usr/share/asterisk/ -R

После ввода логина и пароля (который мы задали в manager.conf), попадаем на страницу

“System Status”, отображающую статистику и данные о состоянии Asterisk. В начале

использования система произведет проверку установленного железа Digium и по

окончании выдаст несколько сообщений об обнаружении либо не обнаружении таких

устройств.

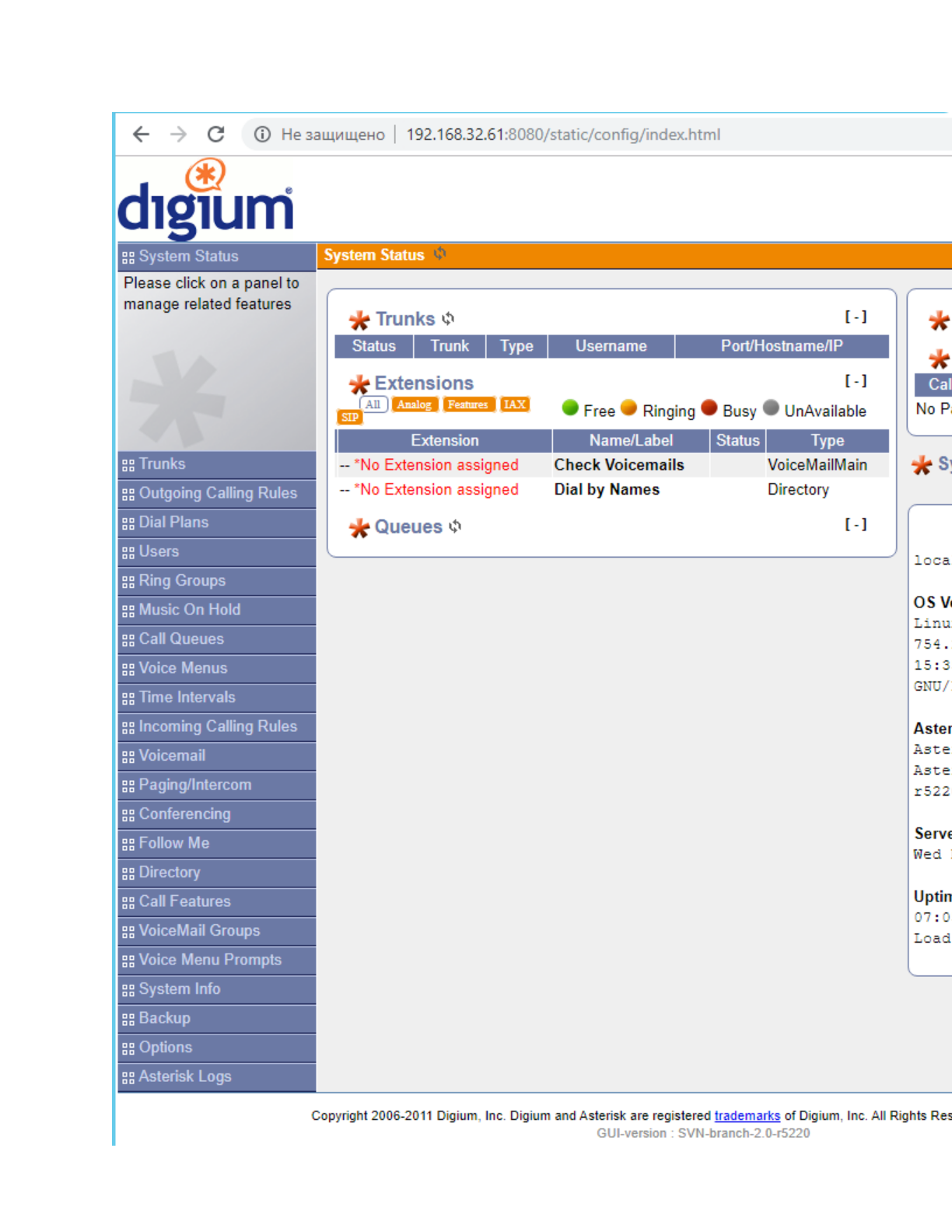

Страница 5

На этой странице текст не найден. См. изображение страницы ниже.

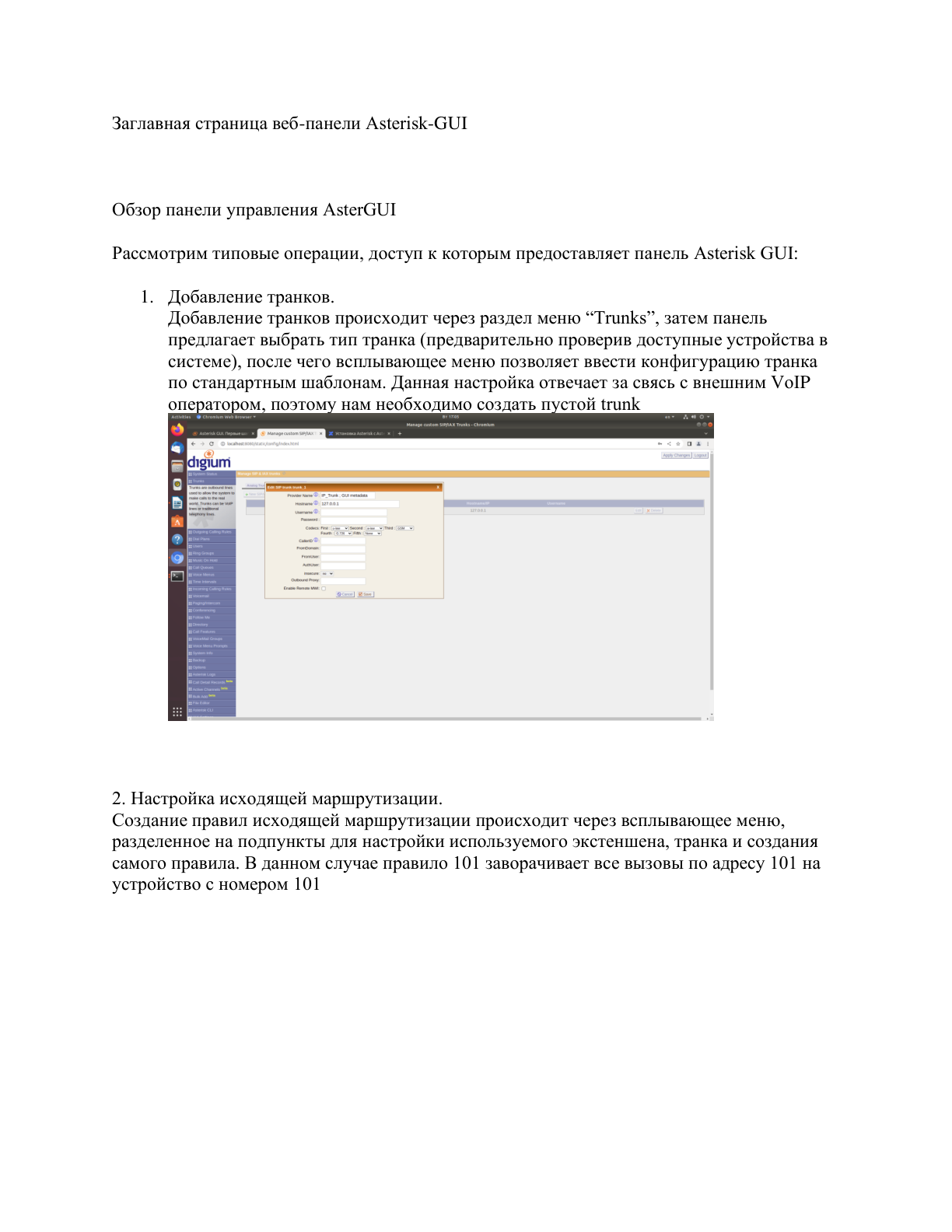

Страница 6

Заглавная страница веб-панели Asterisk-GUI

Обзор панели управления AsterGUI

Рассмотрим типовые операции, доступ к которым предоставляет панель Asterisk GUI:

1. Добавление транков.

Добавление транков происходит через раздел меню “Trunks”, затем панель

предлагает выбрать тип транка (предварительно проверив доступные устройства в

системе), после чего всплывающее меню позволяет ввести конфигурацию транка

по стандартным шаблонам. Данная настройка отвечает за свясь с внешним VoIP

оператором, поэтому нам необходимо создать пустой trunk

2. Настройка исходящей маршрутизации.

Создание правил исходящей маршрутизации происходит через всплывающее меню,

разделенное на подпункты для настройки используемого экстеншена, транка и создания

самого правила. В данном случае правило 101 заворачивает все вызовы по адресу 101 на

устройство с номером 101

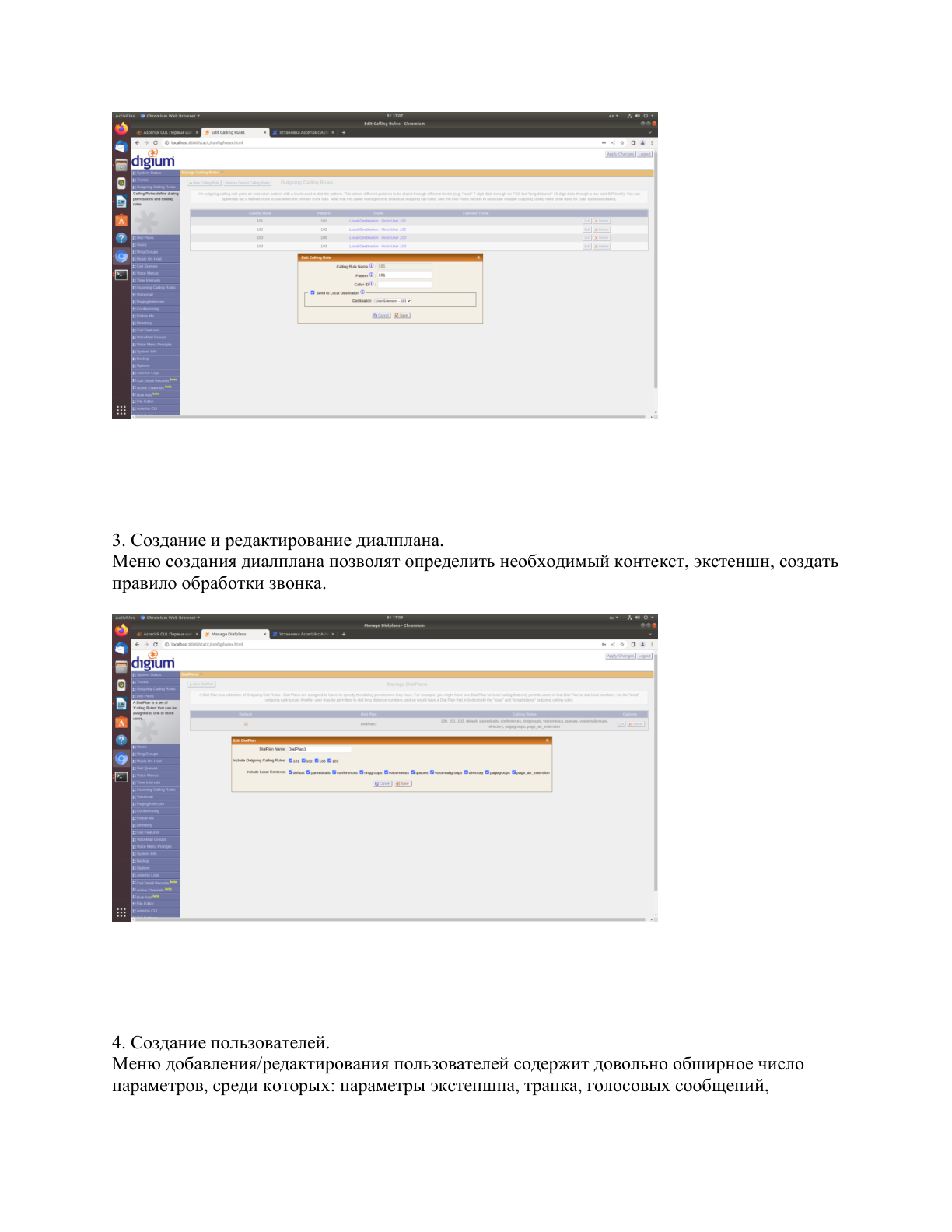

Страница 7

3. Создание и редактирование диалплана.

Меню создания диалплана позволят определить необходимый контекст, экстеншн, создать

правило обработки звонка.

4. Создание пользователей.

Меню добавления/редактирования пользователей содержит довольно обширное число

параметров, среди которых: параметры экстеншна, транка, голосовых сообщений,

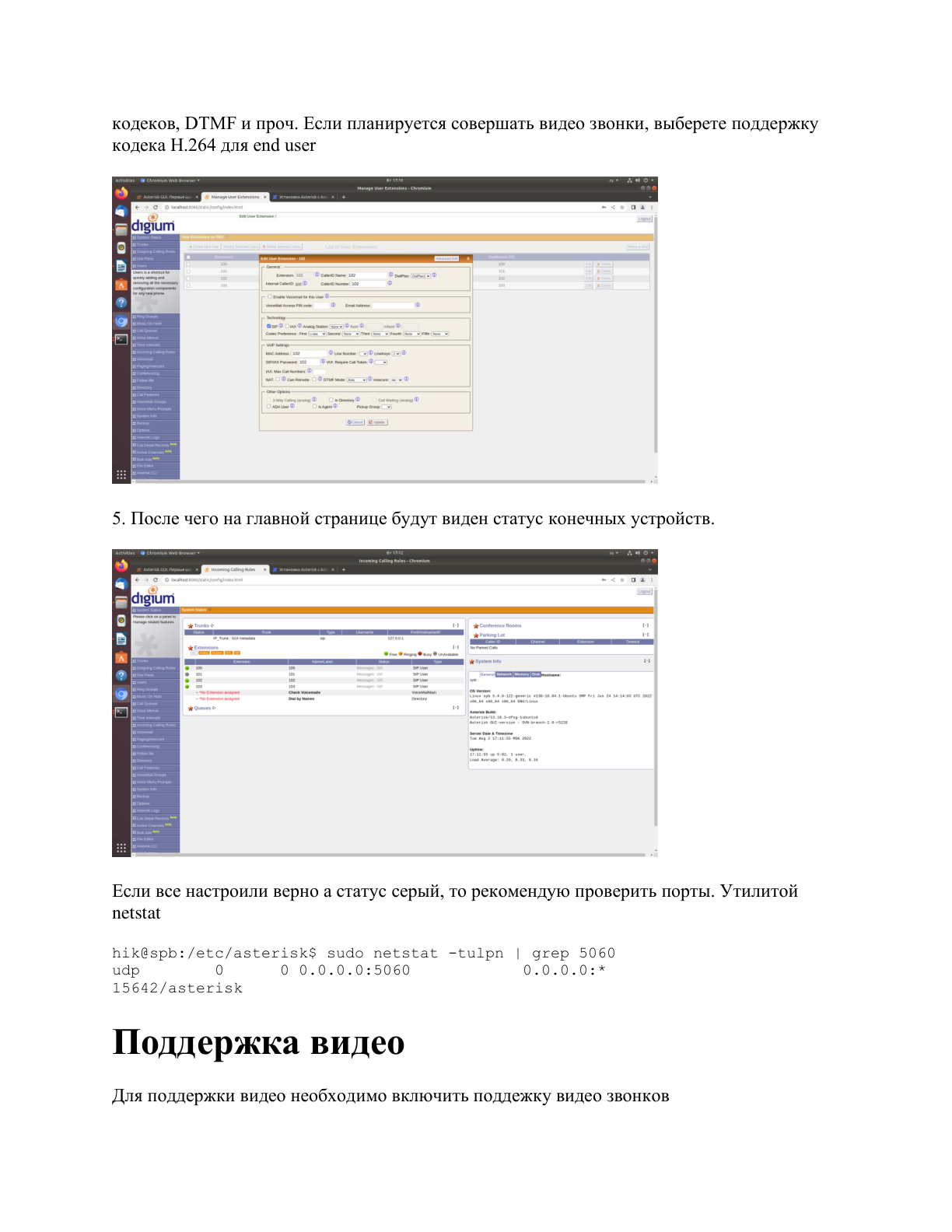

Страница 8

кодеков, DTMF и проч. Если планируется совершать видео звонки, выберете поддержку

кодека Н.264 для end user

5. После чего на главной странице будут виден статус конечных устройств.

Если все настроили верно а статус серый, то рекомендую проверить порты. Утилитой

netstat

hik@spb:/etc/asterisk$ sudo netstat -tulpn | grep 5060

udp 0 0 0.0.0.0:5060 0.0.0.0:*

15642/asterisk

Поддержка видео

Для поддержки видео необходимо включить поддежку видео звонков

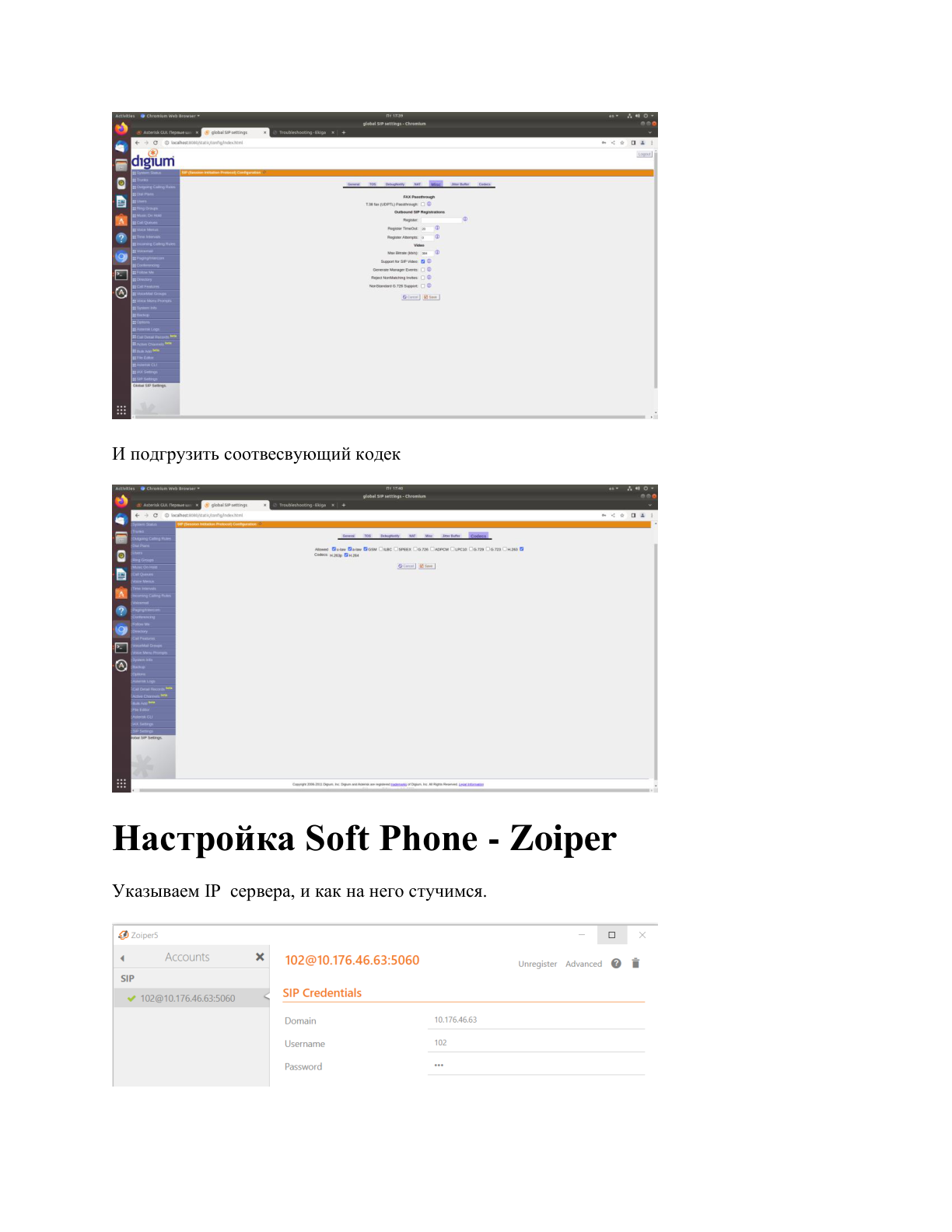

Страница 9

И подгрузить соотвесвующий кодек

Настройка Soft Phone - Zoiper

Указываем IP сервера, и как на него стучимся.

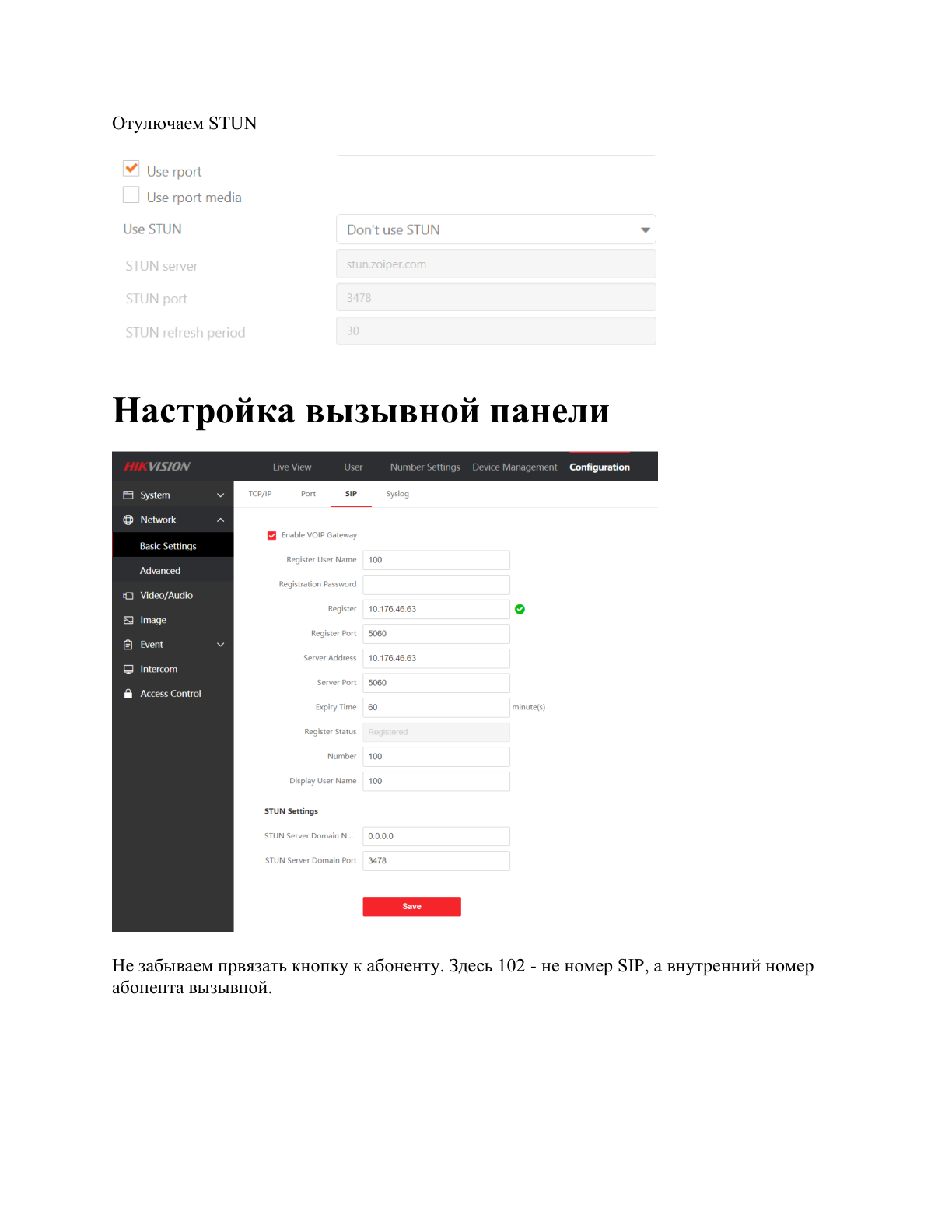

Страница 10

Отулючаем STUN

Настройка вызывной панели

Не забываем првязать кнопку к абоненту. Здесь 102 - не номер SIP, а внутренний номер

абонента вызывной.

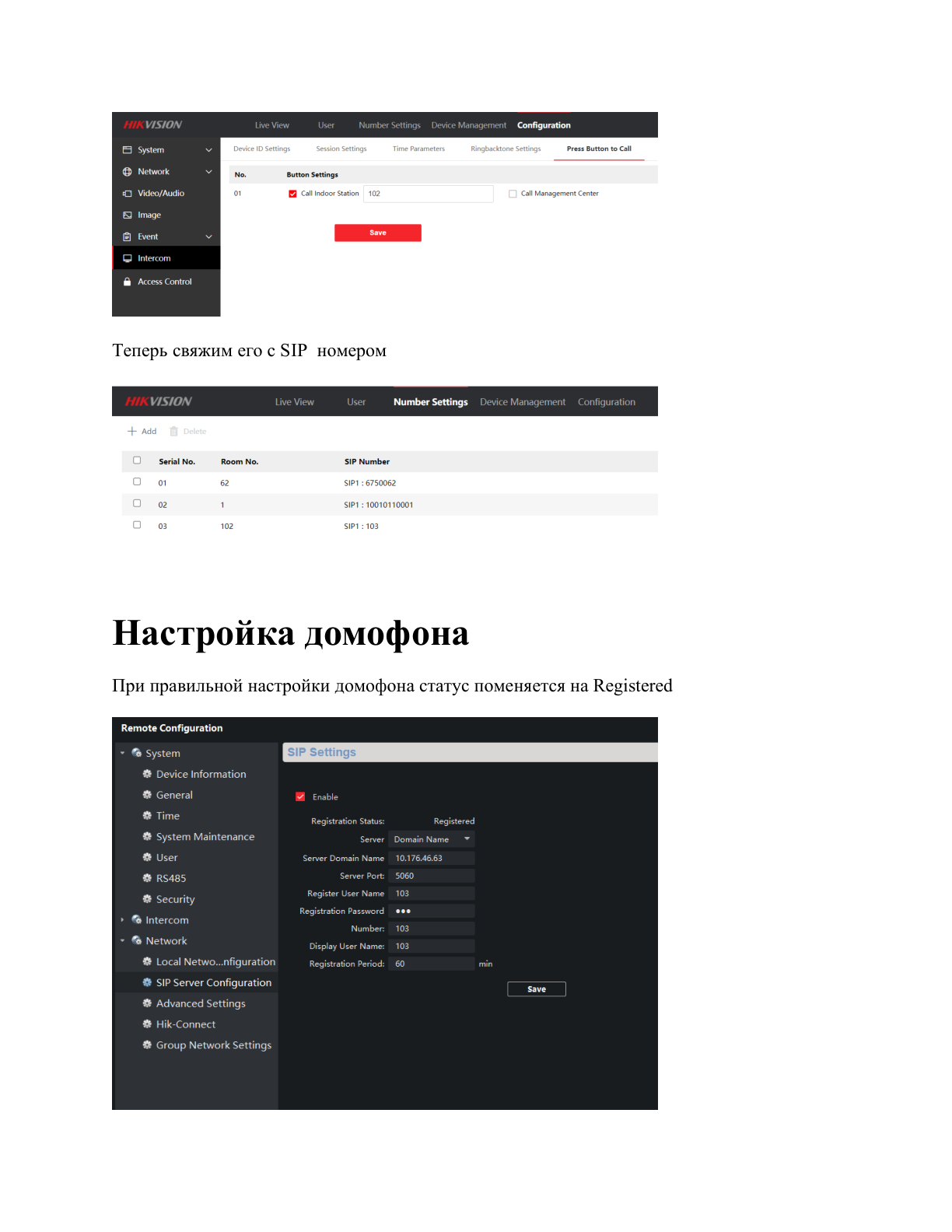

Страница 11

Теперь свяжим его с SIP номером

Настройка домофона

При правильной настройки домофона статус поменяется на Registered

Страница 12

На этой странице текст не найден. См. изображение страницы ниже.
