Страница 1

Варианты подключения

считывателя к

контроллеру

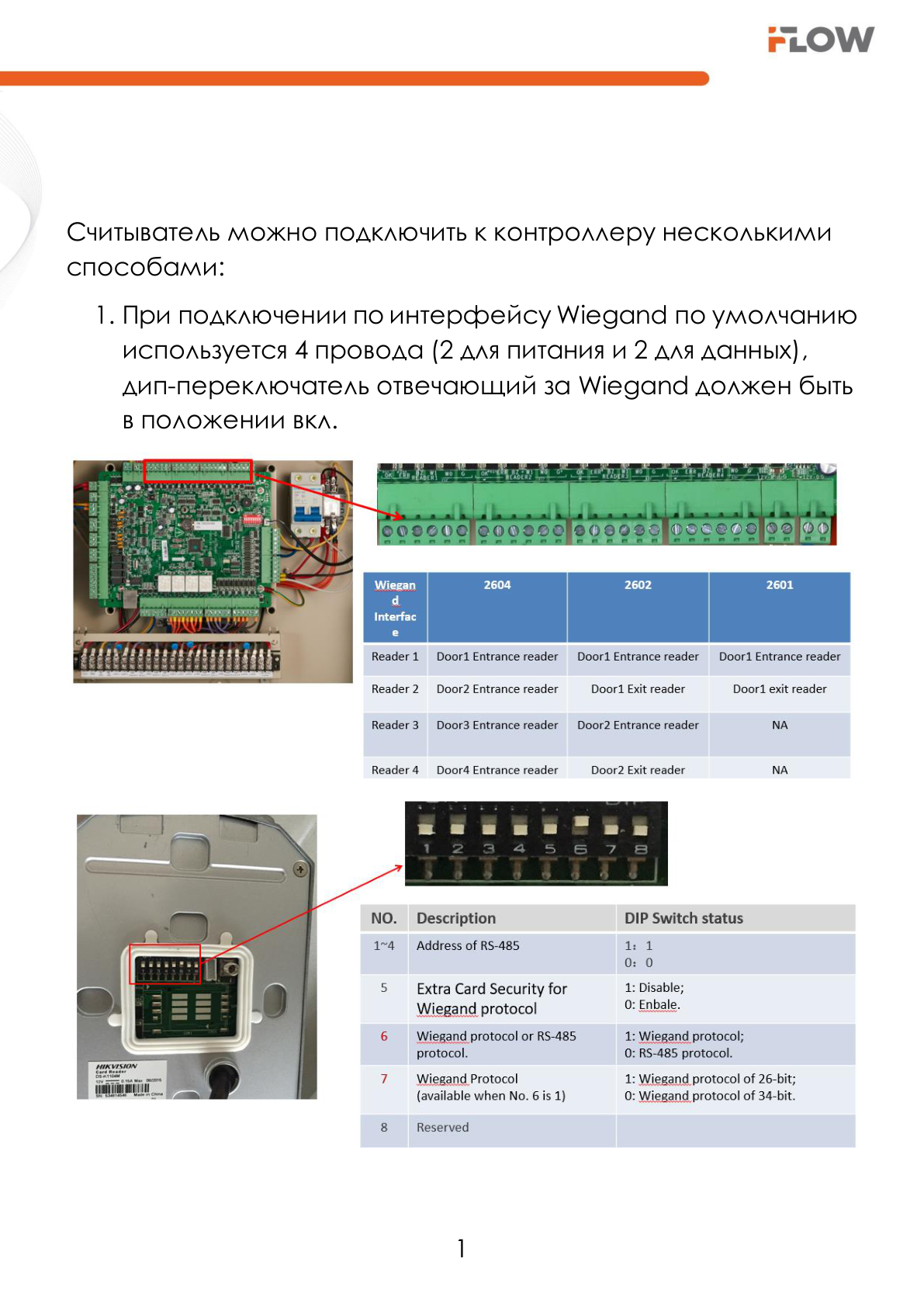

Страница 2

Считыватель можно подключить к контроллеру несколькими

способами:

1. При подключении по интерфейсу Wiegand по умолчанию

используется 4 провода (2 для питания и 2 для данных),

дип-переключатель отвечающий за Wiegand должен быть

в положении вкл.

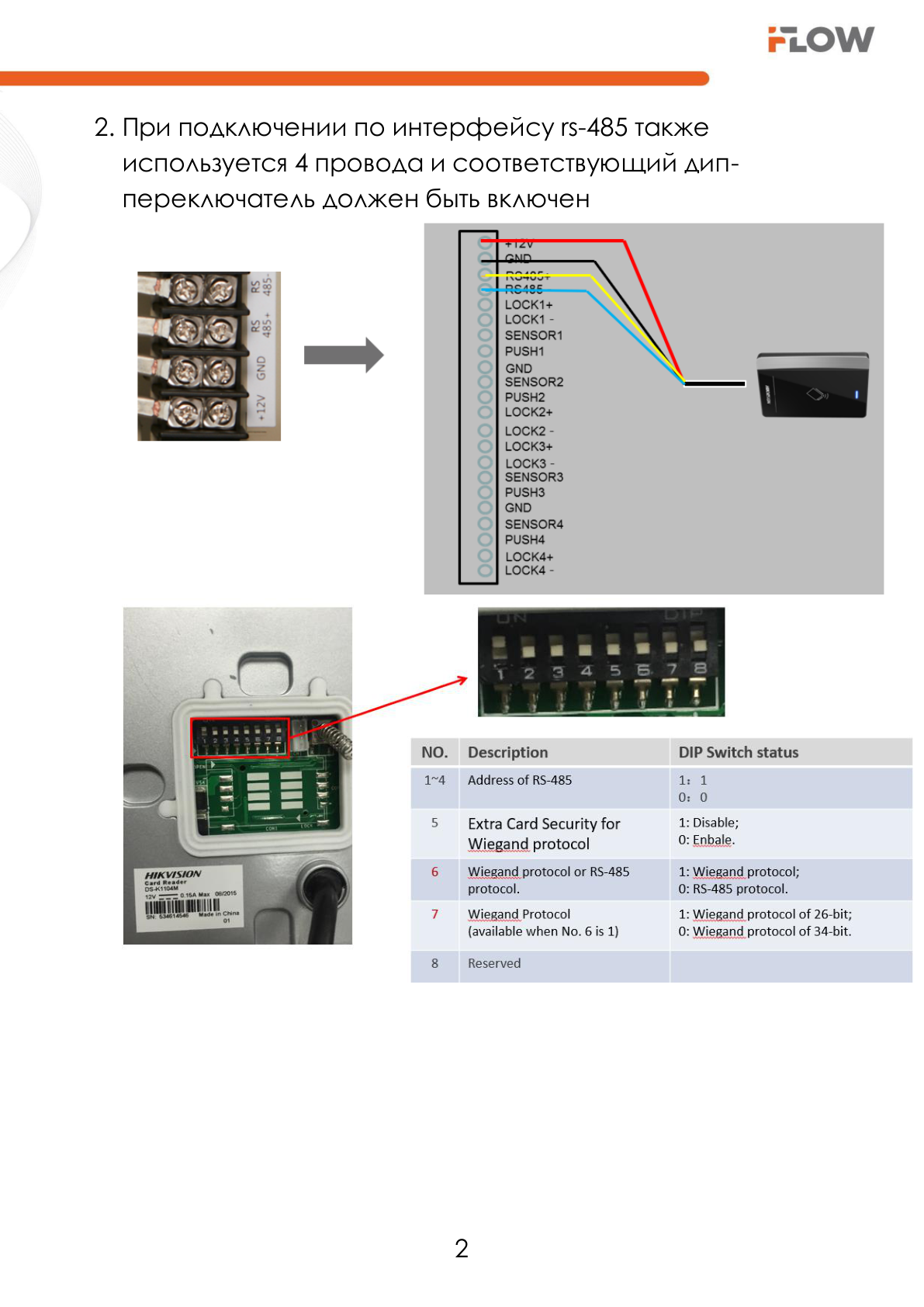

Страница 3

2. При подключении по интерфейсу rs-485 также

используется 4 провода и соответствующий дип-

переключатель должен быть включен
