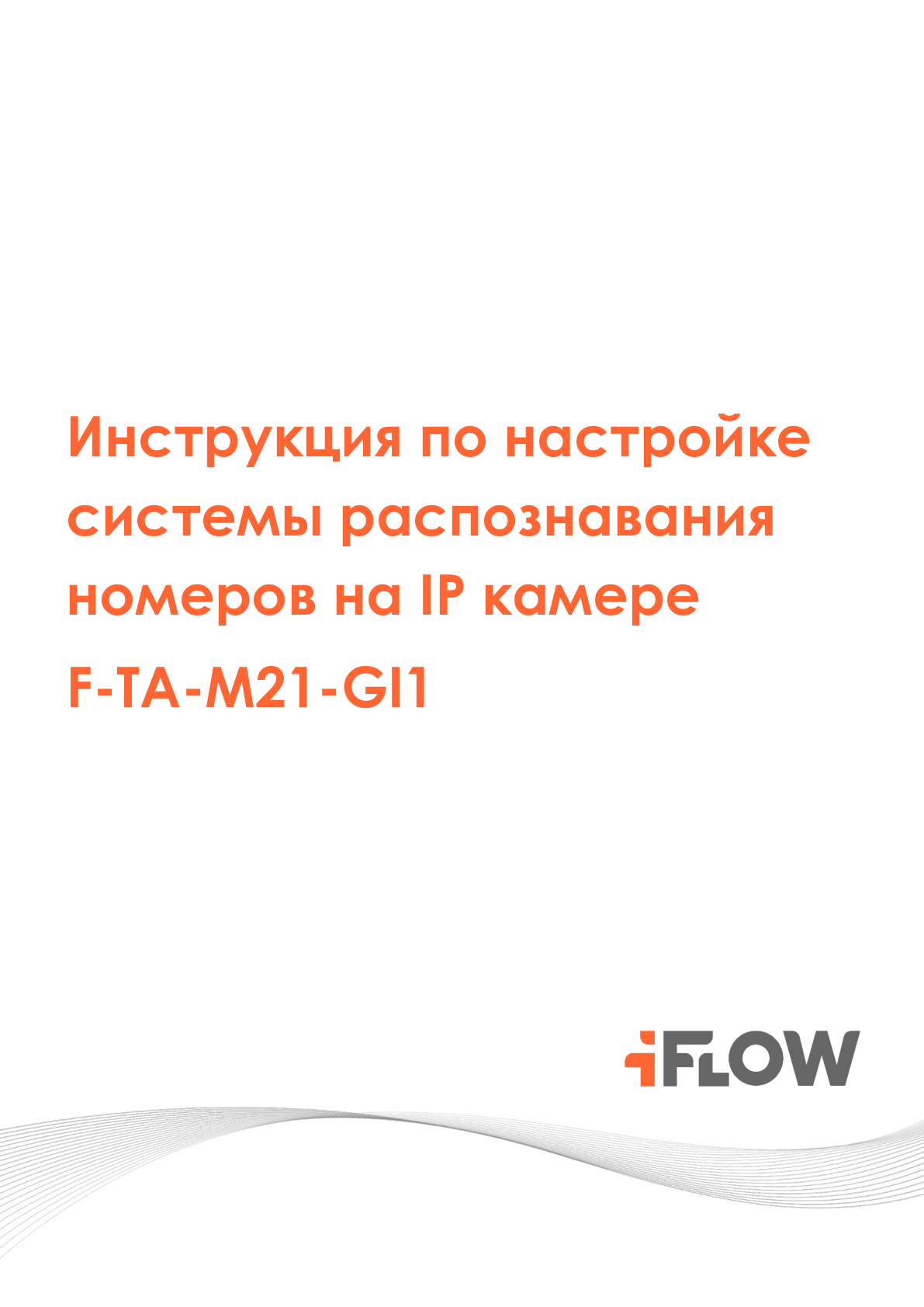

Инструкция по настройке
системы распознавания
номеров на IP камере
F-TA-M21-GI1
Страница 2

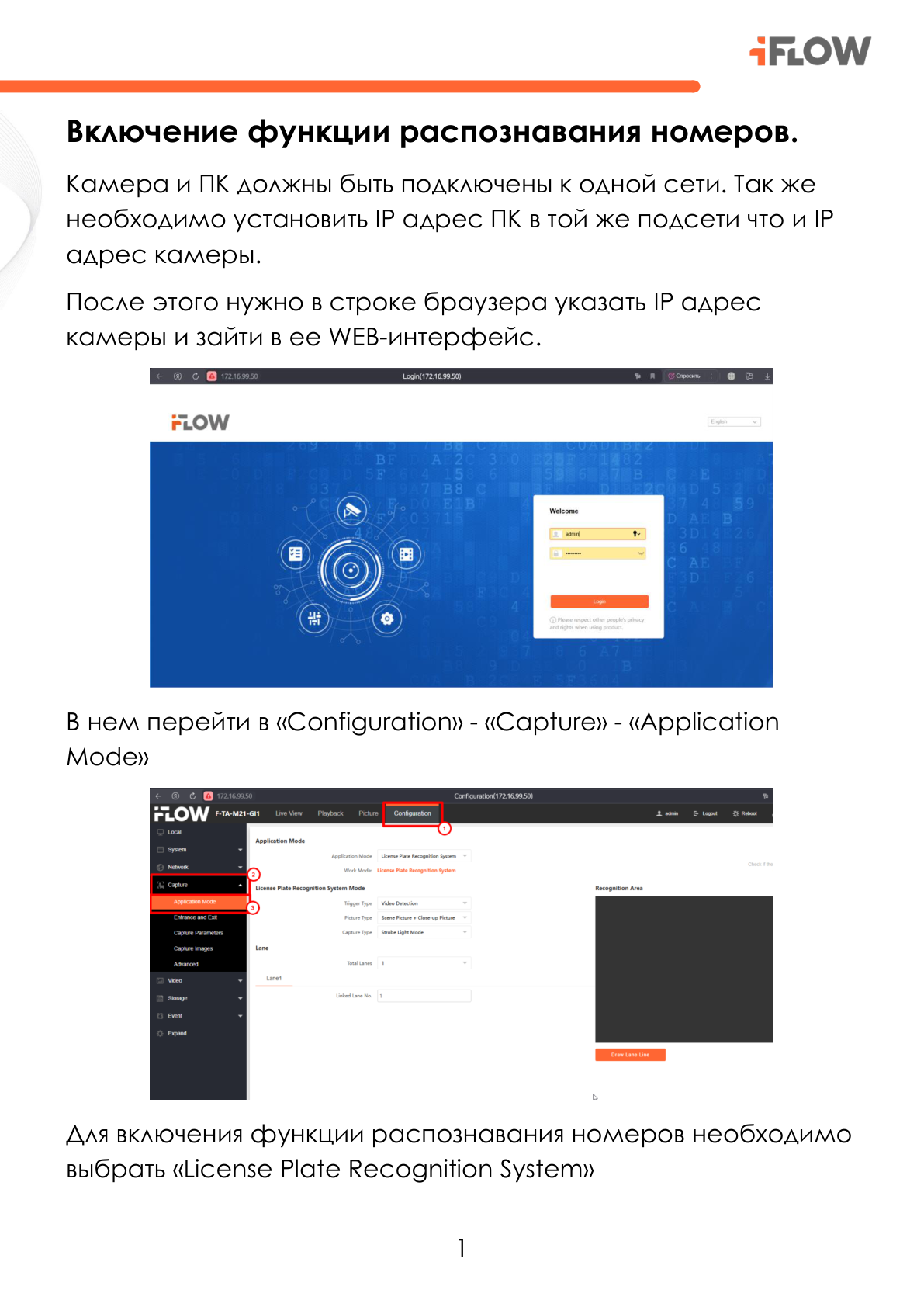

Включение функции распознавания номеров.
Камера и ПК должны быть подключены к одной сети. Так же
необходимо установить IP адрес ПК в той же подсети что и IP
адрес камеры.
После этого нужно в строке браузера указать IP адрес
камеры и зайти в ее WEB-интерфейс.
В нем перейти в «Configuration» - «Capture» - «Application
Mode»
Для включения функции распознавания номеров необходимо
выбрать «License Plate Recognition System»
Страница 3

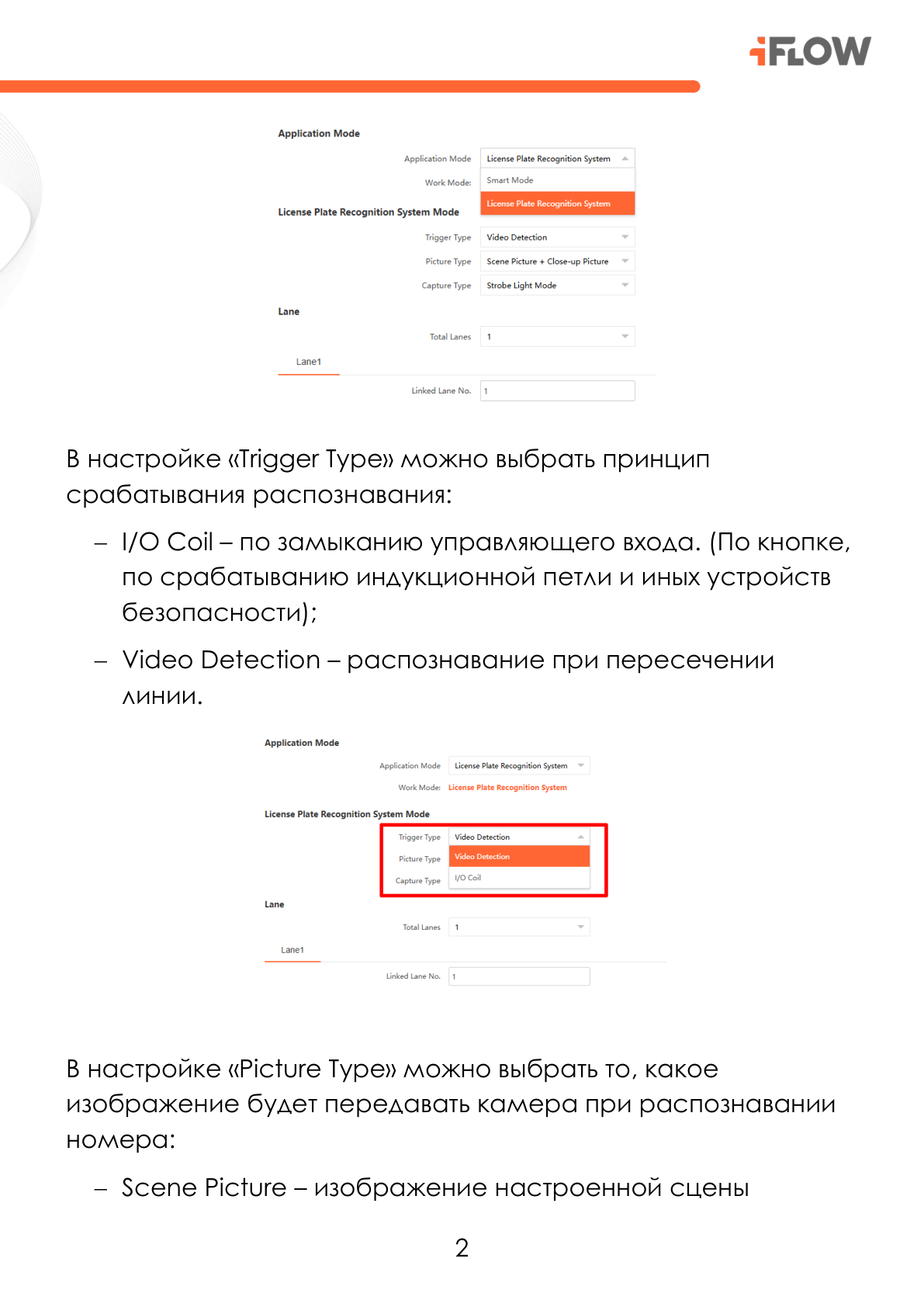

В настройке «Trigger Type» можно выбрать принцип
срабатывания распознавания:
− I/O Coil – по замыканию управляющего входа. (По кнопке,
по срабатыванию индукционной петли и иных устройств
безопасности);
− Video Detection – распознавание при пересечении
линии.
В настройке «Picture Type» можно выбрать то, какое
изображение будет передавать камера при распознавании
номера:
− Scene Picture – изображение настроенной сцены
Страница 4

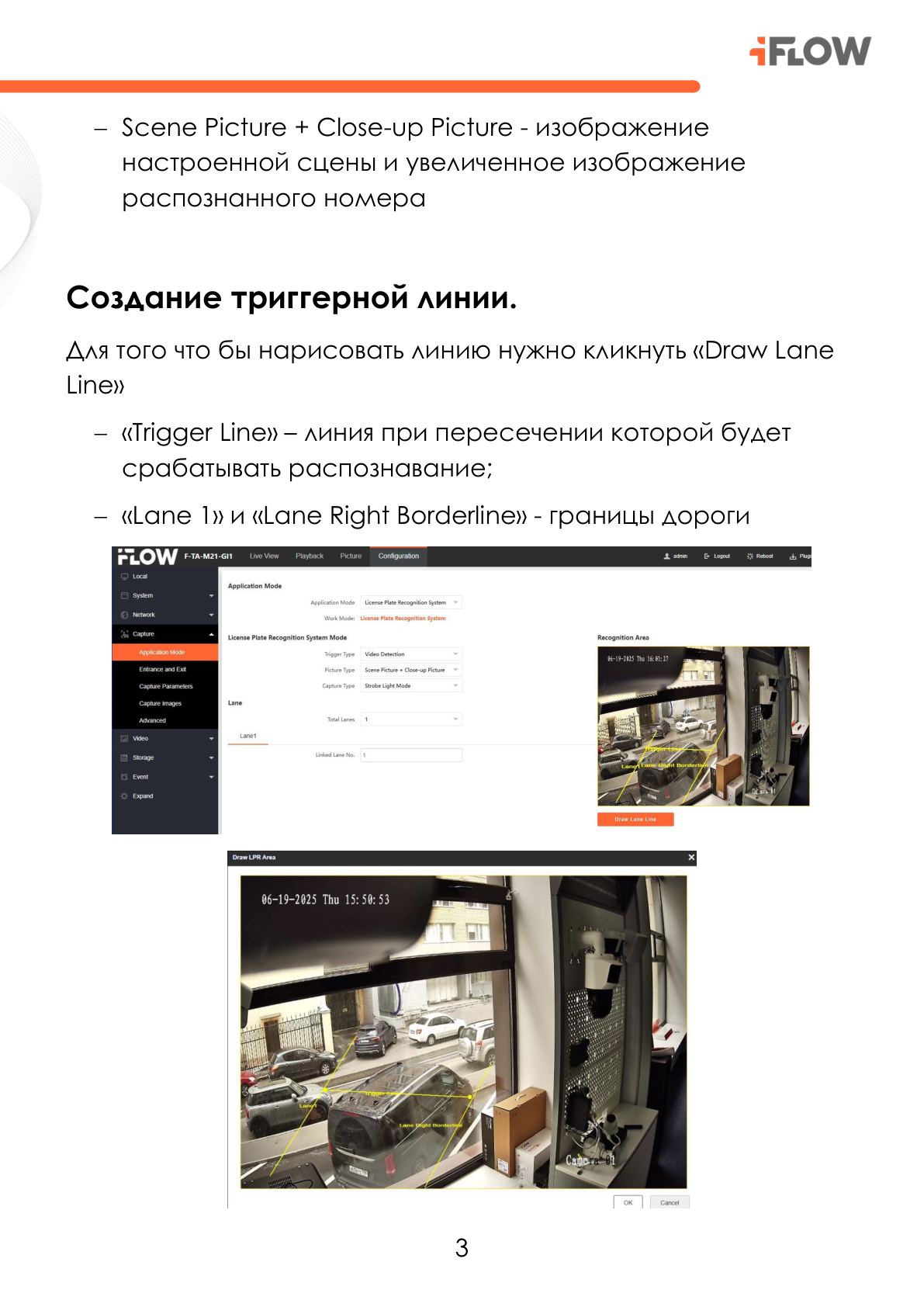

− Scene Picture + Close-up Picture - изображение
настроенной сцены и увеличенное изображение
распознанного номера
Создание триггерной линии.
Для того что бы нарисовать линию нужно кликнуть «Draw Lane
Line»
− «Trigger Line» – линия при пересечении которой будет
срабатывать распознавание;
− «Lane 1» и «Lane Right Borderline» - границы дороги
Страница 5

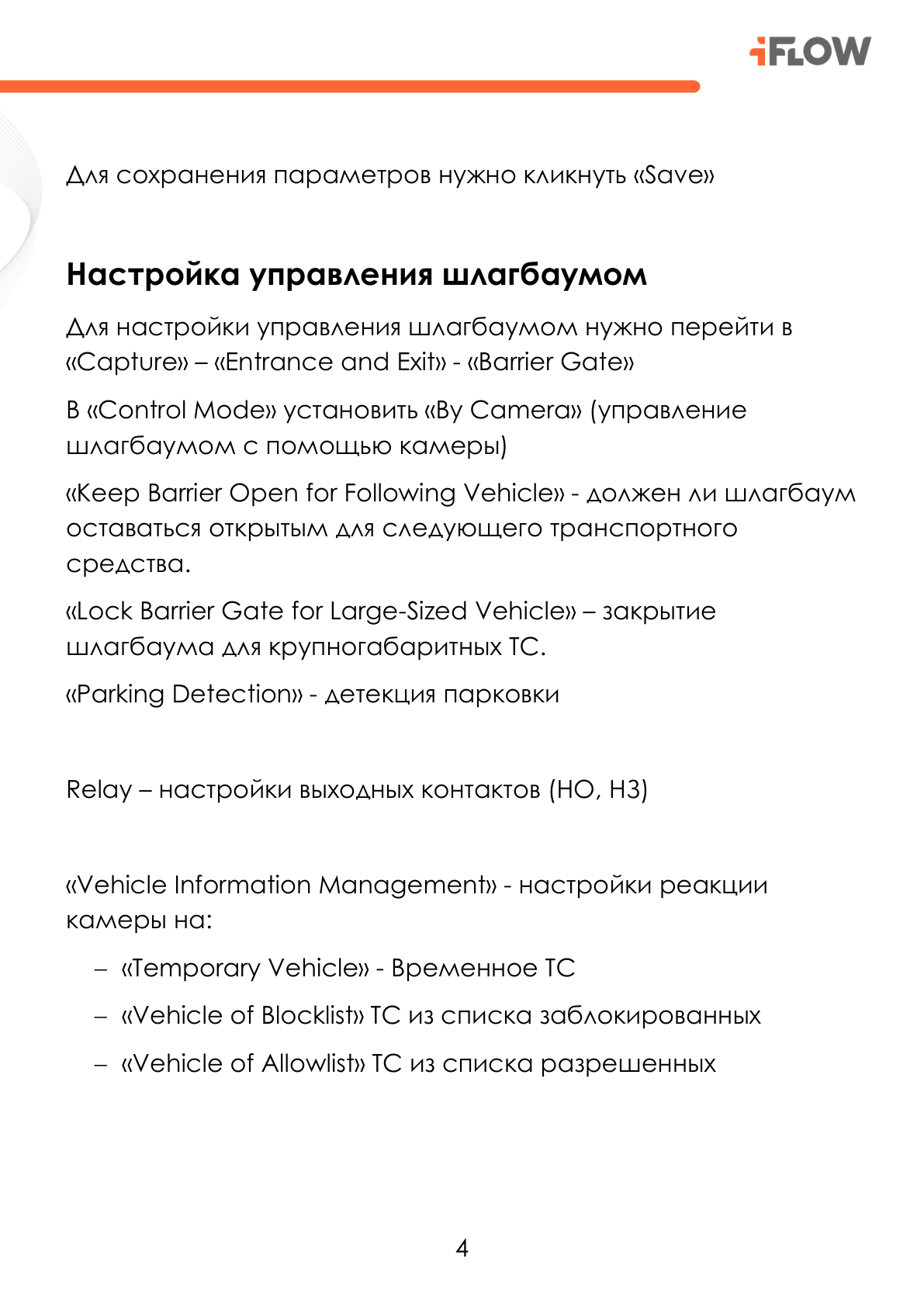

Для сохранения параметров нужно кликнуть «Save»
Настройка управления шлагбаумом
Для настройки управления шлагбаумом нужно перейти в
«Capture» – «Entrance and Exit» - «Barrier Gate»
В «Control Mode» установить «By Camera» (управление
шлагбаумом с помощью камеры)
«Keep Barrier Open for Following Vehicle» - должен ли шлагбаум
оставаться открытым для следующего транспортного
средства.
«Lock Barrier Gate for Large-Sized Vehicle» – закрытие
шлагбаума для крупногабаритных ТС.
«Parking Detection» - детекция парковки
Relay – настройки выходных контактов (НО, НЗ)
«Vehicle Information Management» - настройки реакции
камеры на:
− «Temporary Vehicle» - Временное ТС
− «Vehicle of Blocklist» ТС из списка заблокированных
− «Vehicle of Allowlist» ТС из списка разрешенных
Страница 6

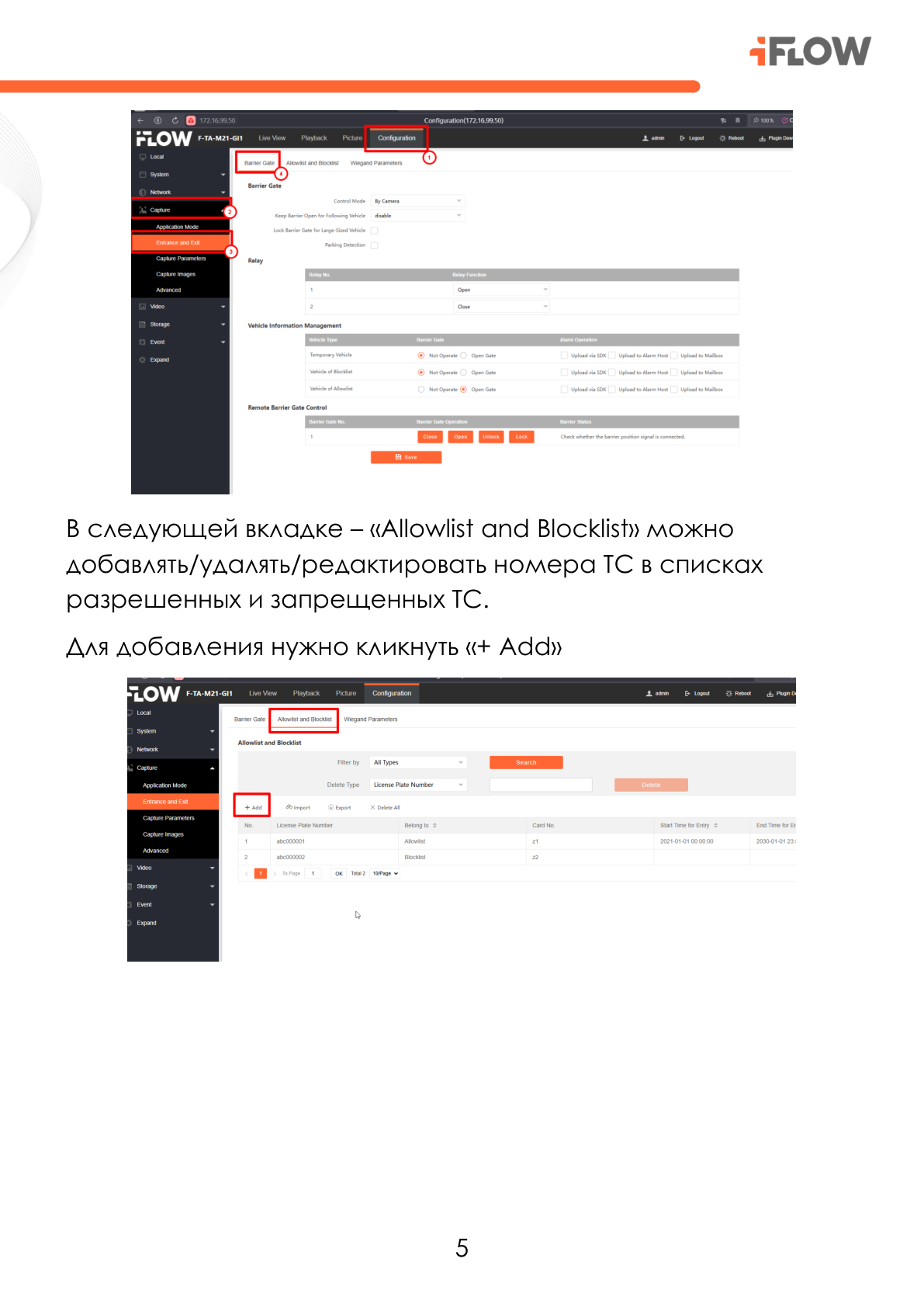

В следующей вкладке – «Allowlist and Blocklist» можно
добавлять/удалять/редактировать номера ТС в списках
разрешенных и запрещенных ТС.
Для добавления нужно кликнуть «+ Add»
Страница 7

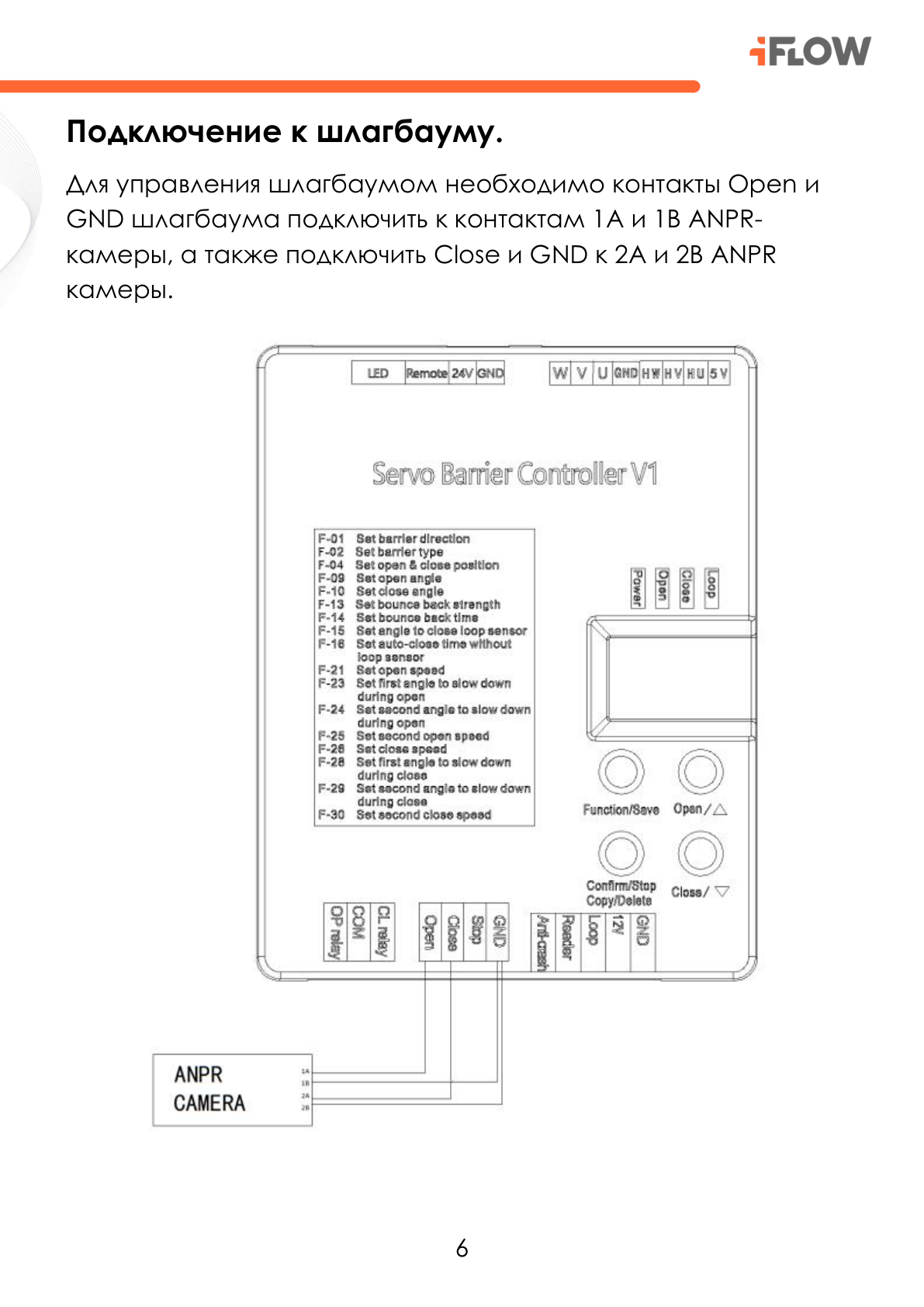

Подключение к шлагбауму.
Для управления шлагбаумом необходимо контакты Open и
GND шлагбаума подключить к контактам 1A и 1B ANPR-
камеры, а также подключить Close и GND к 2A и 2B ANPR
камеры.
